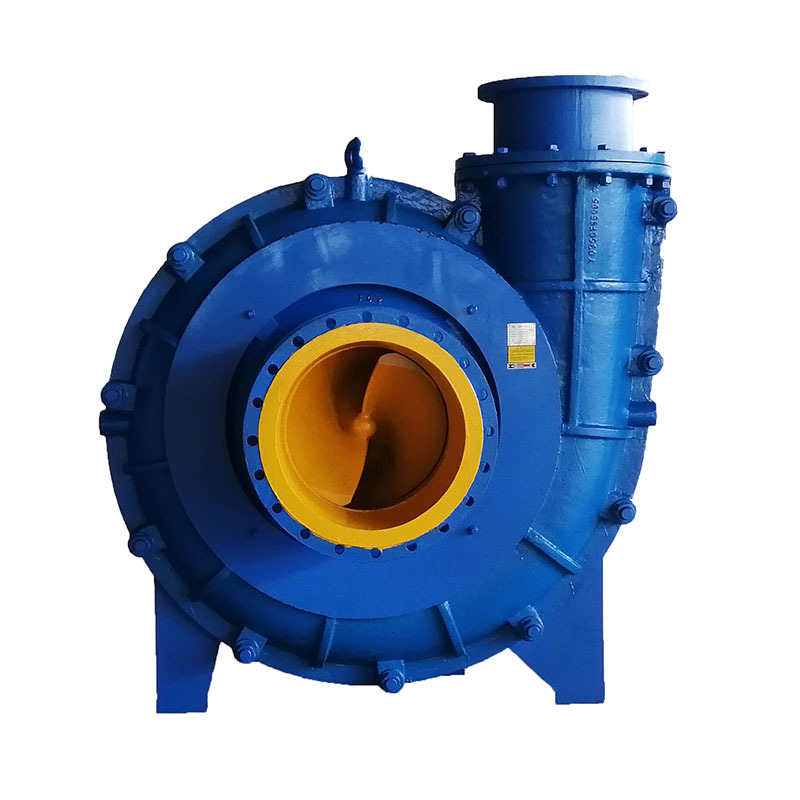

EAM、EAAH、EAHH型渣浆泵
EAM、EAAH、EAHH型泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆。该类型泵也可多级串联使用。
hiddenValue
- 产品描述
-
型号说明
例如:10/8ST——EAAH (或EAM,EAHH )
10——泵入口直径(寸)
8——泵出口直径( 寸)
EAHH——高扬程渣浆泵
EAM、EAAH——渣浆泵
ST——托架形式
主要用途
EAM、EAAH、EAHH型泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆。该类型泵也可多级串联使用。
EAM、EAAH型泵的泵体具有可更换的金属内衬或橡胶内衬，叶轮采用耐磨金属或橡胶材料。HH型泵的泵体内衬和叶轮采用耐磨金属。
EAM、EAAH、EAHH型泵的轴封可采用填料密封或离心式密封。泵的吐出口位置可根据需要按45°间隔，旋转八个不同的角度安装使用。
选型简介
参阅该泵性能曲线，选用流量范围应为:
◆EAM、EAAH型泵:
对高浓度，强腐蚀性渣浆流量范围为40%~80%
对中浓度，中腐蚀性渣浆流量范围为40%~ 100%
对低浓度，低腐蚀性渣浆流量范围为40%~ 120%
◆EAHH型泵:
对中浓度，中腐蚀性渣浆流量范围为40%~80%
对低浓度，低腐蚀性渣浆流量范围为40%~ 100%
(某一转速下的最高效率点对应流量为100%)
性能参数表
型号 允许配带最大功率(KW) 材料 清水性能 叶轮 曲线号 护套 叶轮 流量 Q 扬程H(m) 转速 n (r/mm) 最高效率η% 汽蚀流量 叶片数 叶轮直径(mm) (m³/h) (I/S) 1½/1EAAH-B 15 M M 12.6-28.8 3.5-8 6~68 1200-3800 40 2~4 5 152 WPA151B01 1½ /1EAHH-C 15 RU RU 10.8-25.2 3~7 7~52 1400-3400 35 2~4 3 152 WPA151B02A 2/1½ EAA-B 30 M M 16.2-34.2 4.5~9.5 25-92 1400-2200 20 2-5.5 5 330 WPA151E01 2/112EAAH-B 15 M M 32.4-72 9~20 6~58 1200-3200 45 3.5-8 5 184 WPA215B01 2/1 2EAAH-B 15 RU RU 25.2-54 7~15 5.5-41 1000-2600 50 2.5-5 5 178 WPA215B02 3/2EAAH-C 30 M M 39.6-86.4 11~24 12-64 1300-2700 55 4~6 5 214 WPA32A01 3/2EAAH-C 30 RU RU 36-75.6 10~21 13-39 1300-2100 55 2~4 5 213 WPA32A01A 3/2EAHH-D 60 M M 68.4-136.8 19-38 25-87 850-1400 47 3-7.5 5 457 WPA32E01 4/3EAAH-C 30 M M 86.4-198 24-55 9~52 1000-2200 71 4~6 5 245 WPA43A01 4/3EAAH-D 60 M M 86.4-198 24-55 9~52 1000-2200 71 4~6 5 245 WPA43A01 4/3EAAH-C 30 RU RU 79.2-180 22-50 5-34.5 800-1800 59 3~5 5 245 WPA43A01A 4/3EAAH-D 60 RU RU 79.2-180 22-50 5-34.5 800-1800 59 3~5 5 245 WPA43A01A 4/3EAAH-C 30 M M 97.2-194.4 27-54 9~53 1000-2200 55 3 240 WPA43A02 4/3EAAH-D 60 M M 97.2-194.4 27-54 9~53 1000-2200 55 3 240 WPA43A02 4/3EAHH-E 120 M M 126-252 35-70 12-97 600-1400 50 2~5 5 508 WPA43E01 6/4EAAH-D 60 M M 162-360 45-100 12-56 800-1550 65 5~8 5 365 WPA64A01 6/4EAAH-E 120 M M 162-360 45-100 12-56 800-1550 65 5~8 5 365 WPA64A01 6/4EAAH-D 60 M M 180-396 50-110 7~61 600-1600 55 3~8 4 372 WPA64A02 6/4EAAH-E 120 M M 180-396 50-110 7~61 600-1600 55 3〜8 4 372 WPA64F02 6/4EAAH-D 60 RU RU 144-324 40-90 12-45 800-1350 65 3~5 5 365 WPA64A03A 6/4EAAH-E 120 RU RU 144-324 40-90 12-45 800-1350 65 3~5 5 365 WPA64A03A 6/4EAAH-D 60 M M 144-324 40-90 10-52 800-1600 55 4.5-9 2 371 WPA64A04 6/4EAAH-E 120 M M 144-324 40-90 10-52 800-1600 55 4.5-9 2 371 WPA64A04 6/4EAAH-D 60 M M 162-360 45-100 21-64 1000-1600 55 2 371 ESY7996 6/4EAAH-E 120 M M 162-360 45-100 21-64 1000-1600 55 2 371 ESY7996 6/4EAAH-D 60 M M 126-288 35-80 10-55 800-1600 58 2-2.5 2 356 ESY7997 6/4EAAH-E 120 M M 126-288 35-80 10-55 800-1600 58 2-2.5 2 356 ESY7997 6/4EAHH-S 560 M M 324-720 90-200 30-118 600-1000 64 3~8 5 711 WPA64E01M 6EAH-S 560 M M 468-1008 130-280 20-94 500-1000 65 4~12 5 711 WPA66A91 8/6EAAH-E 120 M M 360-828 100-230 10-61 500-1140 72 2~9 5 510 WPA86A01 8/6EAAH-R 300 M M 360-828 100-230 10-61 500-1140 72 2~9 5 510 WPA86A01 8/6EAAH-E 120 RU RU 324-720 90-200 7~49 400-1000 65 5~10 5 510 WPA86A01B 8/6EAAH-R 300 RU RU 324-720 90-200 7~49 400-1000 65 5~10 5 510 WPA86A01B 8/6EAAH-E 120 M M 360-828 100-230 7~70 400-1140 70 3~6 8 536 WPA86A02 8/6EAAH-R 300 M M 360-828 100-230 7~70 400-1140 70 3~6 8 536 WPA86A02 8/6EAAH-E 120 M M 360-828 100-230 7~52 400-1000 70 2.5-6 4 536 WPA86A02 8/6EAAH-R 300 M M 360-828 100-230 7~52 400-1000 70 2.5-6 4 536 WPA86F03 8/6EAAH-E 120 M M 288-648 80-180 5~47 400-1100 60 3~6 2 510 ESY7998 8/6EAAH-R 300 M M 288-648 80-180 5~47 400-1100 60 3~6 2 510 ESY7998 8/6EAHH-T 1200 M M 576-1152 160-320 32-95 450-725 65 6~10 5 965 WPA86E01 10/8EAM-E 120 M M 540-1228 150-340 15-61 600-1100 70 4.5-8 4 549 WPA108B01 10/8EAM-R 300 M M 540-1228 150-340 15-61 600-1100 70 4.5-8 4 549 WPA108B01 10/8EAM-E 120 M M 504-1080 140-300 18-66 700-1100 62 4.5~7.5 4 549 WPA108B02 10/8EAM-R 300 M M 504-1080 140-300 18-66 700-1100 62 4.5~7.5 4 549 WPA108B02 10/8EAM-E 120 M M 666-1440 185-400 14-60 600-1100 73 4~10 5 549 WPA108B03 10/8EAM-R 300 M M 666-1440 185-400 14-60 600-1100 73 4~10 5 549 WPA108B03 10/8EAM-E 120 RU RU 540-1188 150-330 10-42 500-900 79 5~9 5 549 WPA108B03A 10/8EAM-R 300 RU RU 540-1188 150-330 10-42 500-900 79 5~9 5 549 WPA108B03A 10/8EAAH-ST 560 M M 612-1368 170-380 11-61 400-850 71 4~10 5 686 WPA108B01AM 10/8EAAH-ST 560 RU RU 9540-1188 150-330 12-50 400-750 75 4~12 5 686 WPA108B02M 12/10EAAH-ST 560 M M 936-1980 260-550 7~68 300-800 82 6 5 762 WPA1210A01M 12/10EAAH-ST 560 M M 720-1620 200-450 7~45 300-650 80 2.5~7.5 5 762 WPA1210A03AM 14/12EAAH-ST 560 M M 1260-2772 350-770 13-63 300-600 77 3~10 5 965 WPA1412A01M 14/12EAAH-ST 560 RU RU 1152-2520 320-700 13-44 300-500 79 3~8 5 965 WPA1412A01AM 16/14EAAH-SU 560 M M 1368-3060 380-850 11-63 250-550 79 4~10 5 1067 WPA1614A01 16/14EAAH-TU 1200 M M 1368-3060 380-850 11-63 250-550 79 4~10 5 1067 WPA1414A01 16/14EAAH-ST 560 M M 1699-3798 472-1055 14-75 250-550 75 4.5-6 8 1067 ESY7771 16/14EAAH-TU 1200 M M 1699-3798 472-1055 14-75 250-550 75 4.5-6 8 1067 ESY7771 18/16EAAH-ST 560 M M 2160-5040 600-1400 8~66 200-500 80 4.5-9 5 1245 ESY6544 18/16EAAH-TU 1200 M M 2160-5040 600-1400 8~66 200-500 80 4.5-9 5 1245 ESY6544 20/18EAAH-TU 1200 M M 2520-5400 700-1500 13-57 200-400 85 5~10 5 1370 WPA2018A01 注：
1.RU代表橡胶材料，M代表合金耐磨材料。
2. 推荐流量范围为50%Q' ≤Q≤110%Q' (Q*相应于最高效率点流量)
3.NPSH是指最高转速时，推荐Q点所对应的NPSH值。
结构图
1.护套 VOLUTE LINER 2.泵体 FRAME PLATE 3.后护板 BACK LINER 4.泵盖 COVER PLATE 5.前护板 FRONT LINER 6.叶轮 IMPELLER 7.填料箱 STUFFING BOX 8.轴套 SHAFT SLEEVE 9.轴 SHAFT 10.轴承体 BEARING HOUSING 11.托架 BASE 12.油杯 GUEASE CUP 13.对开填料压盖 SPLIT PACKING GLAND 14.副叶轮 EXPELLER 15.减压盖 EXPELLER RING 16.填料 PACKING 17.水封环 ILANTERN RING 18.唇口密封环 LIP SEAL
1.泵体 FRAME PLATE 2.减压盖EXPELLER RING 3.填料压盖 PACKING GL AND 4.轴“O”形圈 SHAFT SEAL‘O’ RING 5.定位套 SHAFT SPACER 6.副叶轮 EXPELLER 7.泵体护套 FRAME PLATE LINER 8.吸入护套 THROAT BUSH 9.叶轮 IMPELLER 10.泵盖护套 COVER PLATE LINER 11.泵盖 COVER PLATE
型号TYPE A B c D U E F G H J K L M N V 1½1EAAH-B 583 295 248 197 28 79 206 181 98 171 46 — 143 254 181 1½1EAHH-C 759 406 311 254 42 121 306 270 194 254 — 11 175 356 252 2/1½ EAAH-B 592 295 248 197 28 79 217 205 114 184 33 — 143 254 184 3/2EAAH-C 768 406 311 254 42 121 281 238 138 210 71 — 175 356 233 3/2EAHH-D 986 492 364 330 65 164 389 384 254 368 — 51 213 432 298 4/3EAAH-C 843 406 311 254 42 121 354 292 149 262 24 — 175 356 270 4/3EAAH-D 943 492 364 330 65 164 353 292 149 262 100 — 213 432 279 4/3EAHH-E 1240 622 448 457 80 222 492 492 330 432 — — 257 546 381 6/4EAAH-D 1021 492 364 330 65 164 421 406 229 338 11 — 213 432 318 6/4EAAH-E 1178 622 448 457 80 222 433 406 229 338 138 — 257 546 351 6/4EAHH-S 1668 920 780 450 120 280 596 616 413 546 — 134 640 760 353 8/6EAAH-E 1302 622 448 457 80 222 557 551 318 460 — 62 257 546 402 8/6EAAH-R 1360 680 590 350 85 215 — 511 318 460 — 170 490 560 312 8/6EAHH-T 2275 1150 1040 650 150 350 852 835 584 813 — 160 880 900 538 10/8EAM-E 1337 622 448 457 80 222 584 613 381 470 — 83 257 546 403 10/8EAM-R 1395 680 590 350 85 215 — 613 381 470 — 190 490 560 314 10/8SEAAH-ST 1748 1150 780 650 120 280 692 673 419 635 27 — 620 900 439 12/10EAAH-ST 1816 1150 780 650 120 280 762 755 464 674 — 65 620 900 416 14/12EAAH-ST 1873 1150 780 650 120 280 812 937 629 832 — 224 620 900 486 16/14EAAH-TU 2320 1460 1050 900 150 350 953 1048 660 889 — 84 860 1200 597 20/18EAAH-TU 2475 1460 1050 900 150 350 1100 1420 940 1230 — 420 860 1200 615 6EAH-S 1700 920 780 450 120 280 622 625 415 615 — 155 640 796 382
T S n-d 吸入口法兰 吐出口法兰 泵重金属 橡胶 D1 D2 n-d1 d0 d1 d2 n-d2 38 24 4-φ14 152 38 114 4-φ16 165 25 127 4-φ16 91 77 48 32 4-φ19 152 38 114 4-φ17 152 25 114 4-φ17 318 — 38 24 4-φ14 184 51 146 4-φ19 165 38 127 4-φ19 104 118 48 32 4-φ19 216 76 178 4-φ19 184 51 146 4-φ19 191 154 64 38 4-φ22 216 76 178 8-φ19 203 51 165 4-φ19 750 48 32 4-φ19 279 102 235 4-φ22 229 76 191 4-φ22 263 236 64 38 4-φ22 279 102 235 4-φ22 229 76 191 4-φ22 363 290 76 54 4-φ29 254 102 210 8-φ19 254 76 210 8-φ19 1250 — 64 38 4-φ22 337 152 292 4-φ22 279 102 235 4-φ22 626 454 76 54 4-φ29 337 152 292 4-φ22 279 102 235 4-φ22 728 635 90 70 4-φ35 337 152 292 8-φ22 305 102 260 8-φ22 2880 76 54 4-φ29 406 203 356 8-φ22 368 152 324 8-φ21 1473 982 70 50 4-φ28 406 203 356 8-φ22 368 152 324 8-φ22 1655 — 125 80 4-φ48 432 203 375 8-φ29 432 152 375 8-φ29 6586 — 76 54 4-φ29 502 254 445 8-φ29 432 203 375 8-φ29 1625 1202 70 50 4-φ28 502 254 445 8-φ29 432 203 375 8-φ29 1836 — 125 80 4-φ48 502 254 445 8-φ29 432 203 375 8-φ29 3750 3130 125 80 4-φ48 527 305 470 8-φ25 527 254 470 12-φ25 4318 3357 125 80 4-φ48 585 356 521 12-φ25 552 305 495 12-φ25 6409 4672 150 95 4-φ79 705 406 641 8-φ35 637 356 610 12-φ29 10000 — 150 95 4-φ79 900 508 800 12-φ42 900 460 800 12-φ42 18864 15921 90 70 4-φ35 380 152 320 8-φ27 420 150 360 8-φ27 — — 产品材质
零件名称 材料名称或牌号 标准代号 轴承体、托架、双壳泵的泵体、泵盖 HT200 GB 9439-88 QT450-10. QT500-7 GB 1348-88 ZG230-450. ZG270-500 GB/T 11352-89 叶轮反塞、护板单壳泵的泵体、泵盖 耐磨 1#-8# GB 8263-87 副叶轮、减压盖 HT200 GB9439-88 QT450-10. QT500-7 GB1348-88 不锈耐酸钢 GB2100-80 耐磨 1#-8# GB8263-87 轴(Axle) 45 GB699-88 40Cr GB3077-88 轴套 45 (表面镀铭) GB699-88 3Cr13 GB/T1220-92 关键词：- EAM、EAAH、EAHH型渣浆泵
