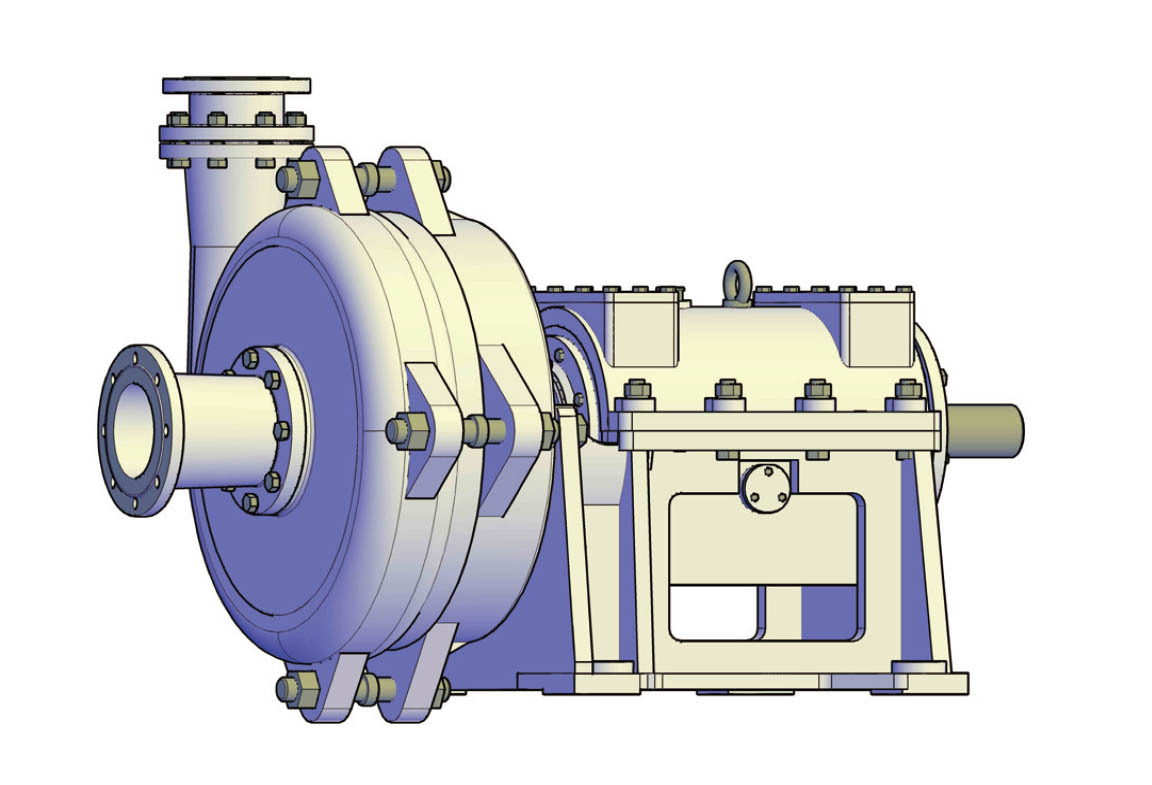

YDB型渣浆泵
该系列渣浆泵共有30多个品种，70多个规格，型谱周密，覆盖面广，效率高，汽蚀性能好，在低腐蚀、低磨蚀情况下用于生产工艺中输送固含浓度小于40%（重量计），固体颗粒小于0.5mm（有时可带少许20mm以下的固形物），含碱浓度小于350g/I的悬浮液，也适用于输送含酸、碱或其它弱腐蚀性污水、渣浆等。
hiddenValue
- 产品描述
-

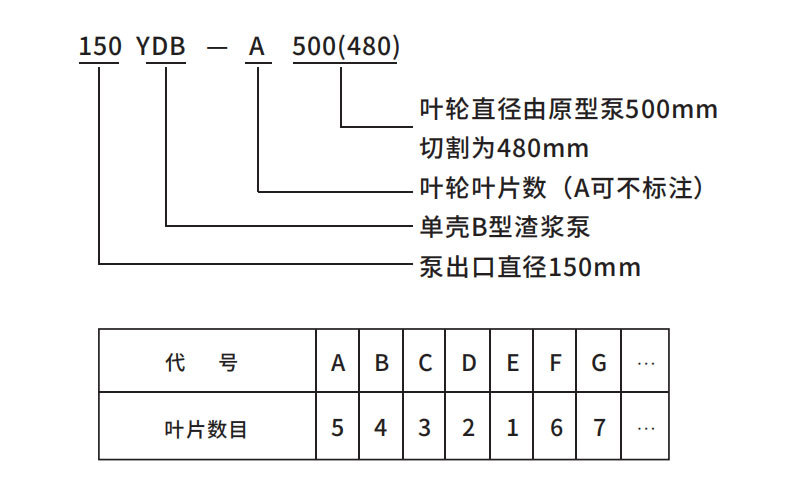

型号说明
特点
YDB型渣浆泵采用卧式、单级单吸悬臂式结构型式。
单壳结构设计，体积小、重量轻，结构简单，拆装方便。
托架采用大托架、大容量油箱设计理念，稳定性、可靠性高。前、后轴封采用金属组件密封，可靠性高、寿命长。
轴承采用稀油润滑，并设有水冷系统，改善了轴承的工作条件，提高了使用寿命。
转子部件可进行轴向调节，确保泵的性能稳定。设计有拆卸环，可方便叶轮的拆卸。
电机与泵推荐采用弹性套柱销联轴器连接，运行高效可靠。也可根据客户需求进行各种传动式的特殊设计，如CR（L）、CV、ZV传动等。
用途
该系列渣浆泵共有30多个品种，70多个规格，型谱周密，覆盖面广，效率高，汽蚀性能好，在低腐蚀、低磨蚀情况下用于生产工艺中输送固含浓度小于40%（重量计），固体颗粒小于0.5mm（有时可带少许20mm以下的固形物），含碱浓度小于350g/I的悬浮液，也适用于输送含酸、碱或其它弱腐蚀性污水、渣浆等。其它典型应用领域如下：
洗煤厂输送介质电厂除灰水输送液、石膏浆液输送烟气脱硫系统的石灰石浆一般场合污水、泥浆的输送过流部件更换不同材质可广泛应用于冶金、化工、矿山、水泥、电力、城市建筑、城市环保中污水处理、排放、农业灌溉（如黄河泥沙水）等与此相类似的工况条件。

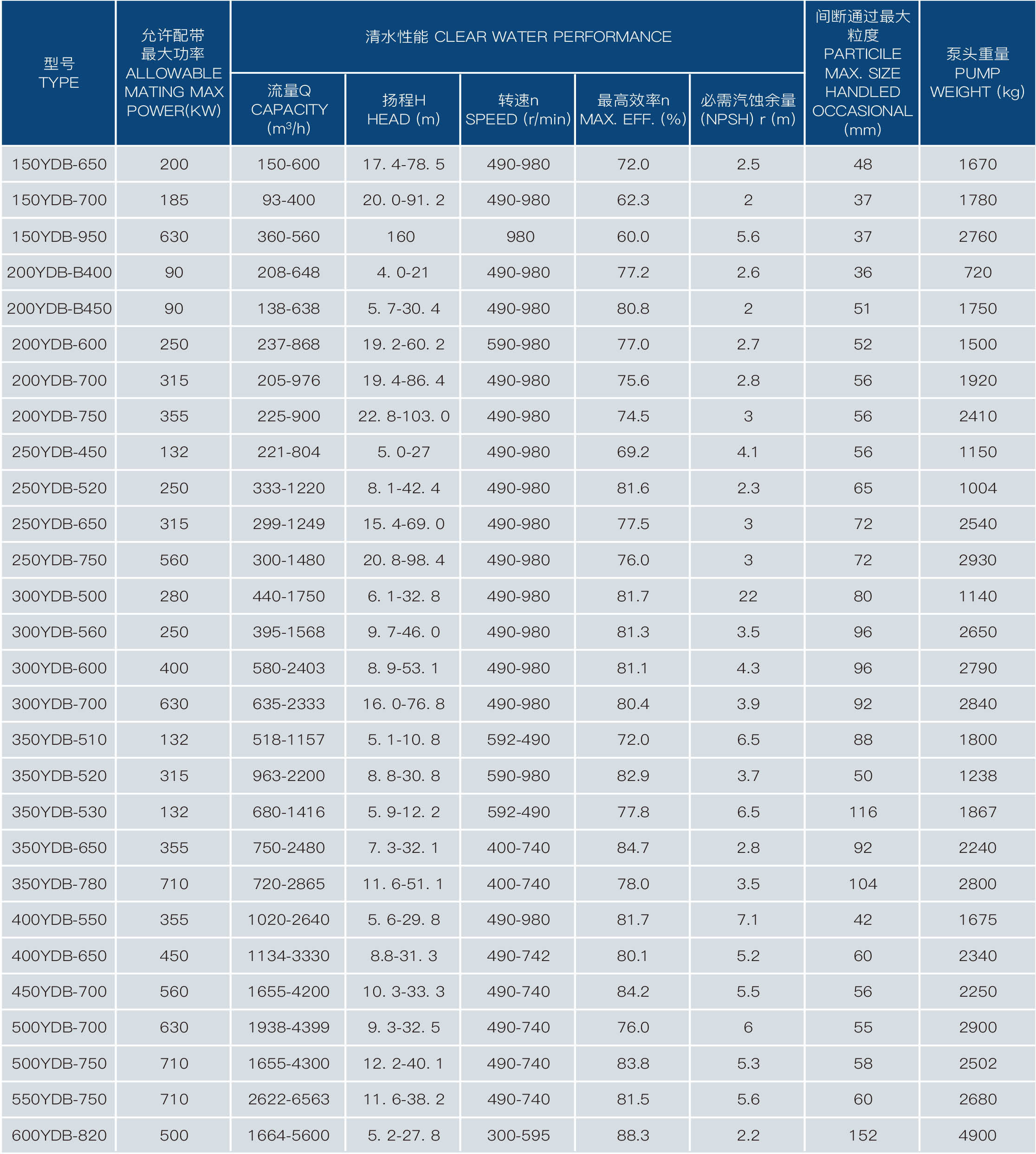

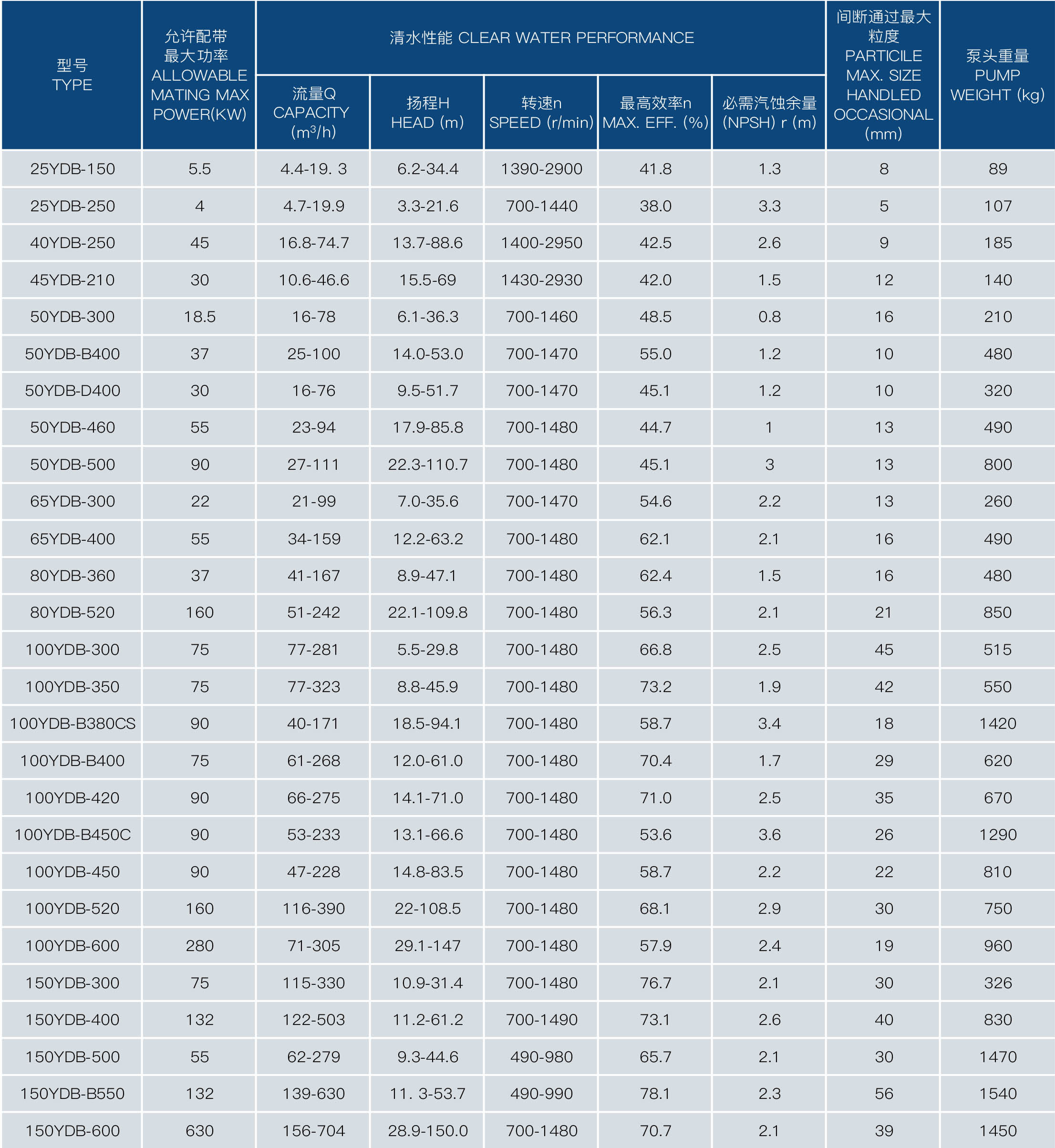

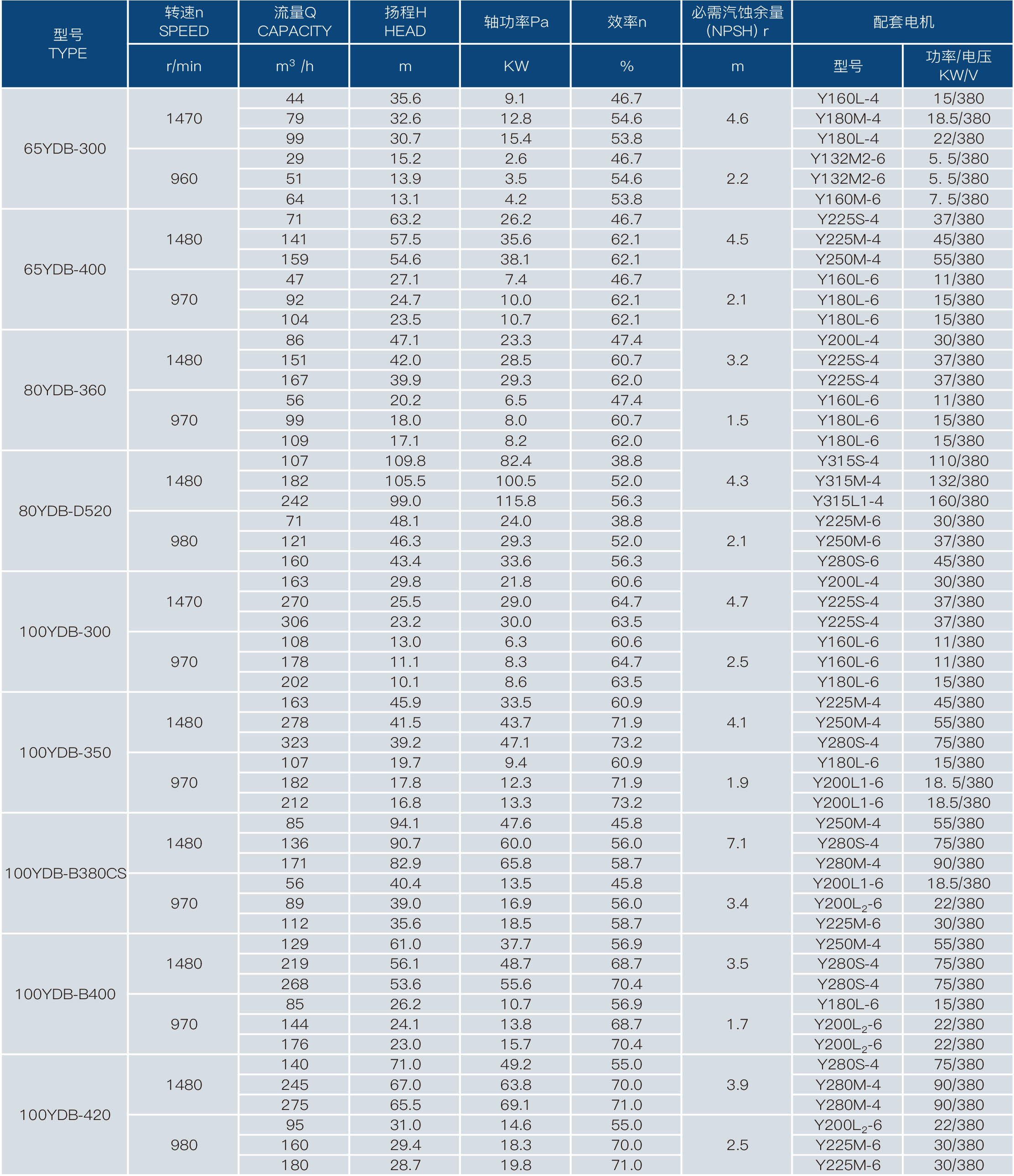

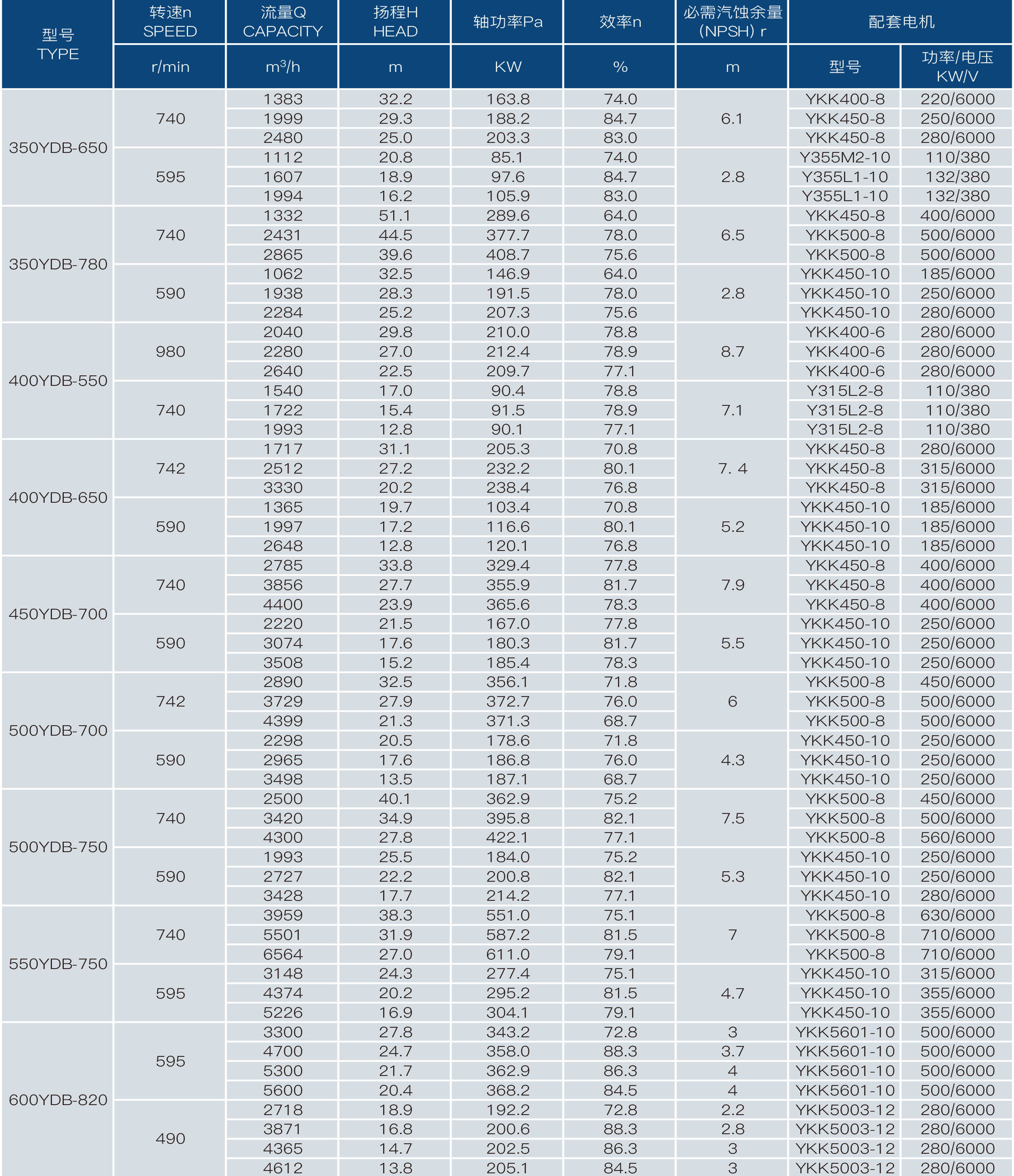

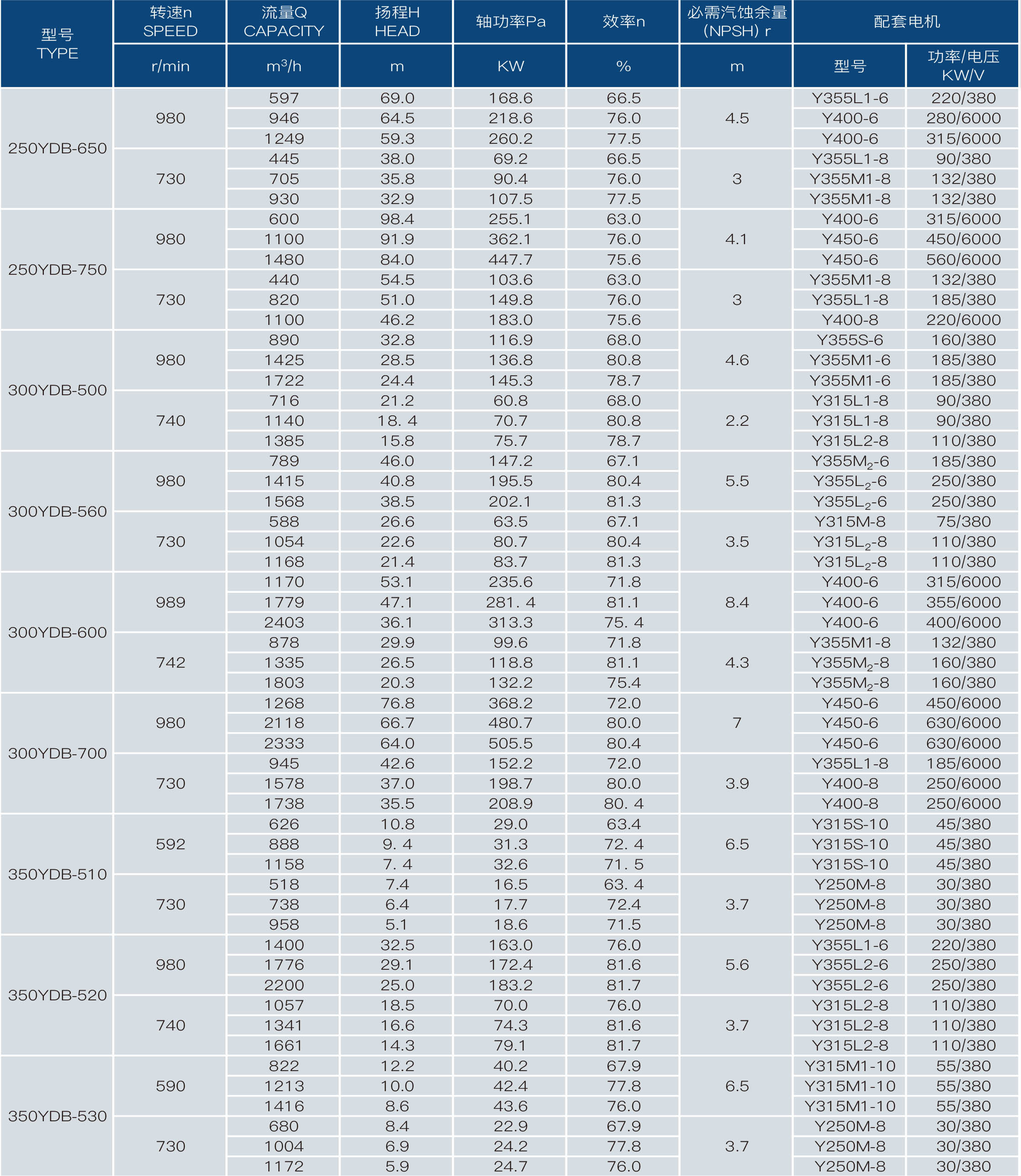

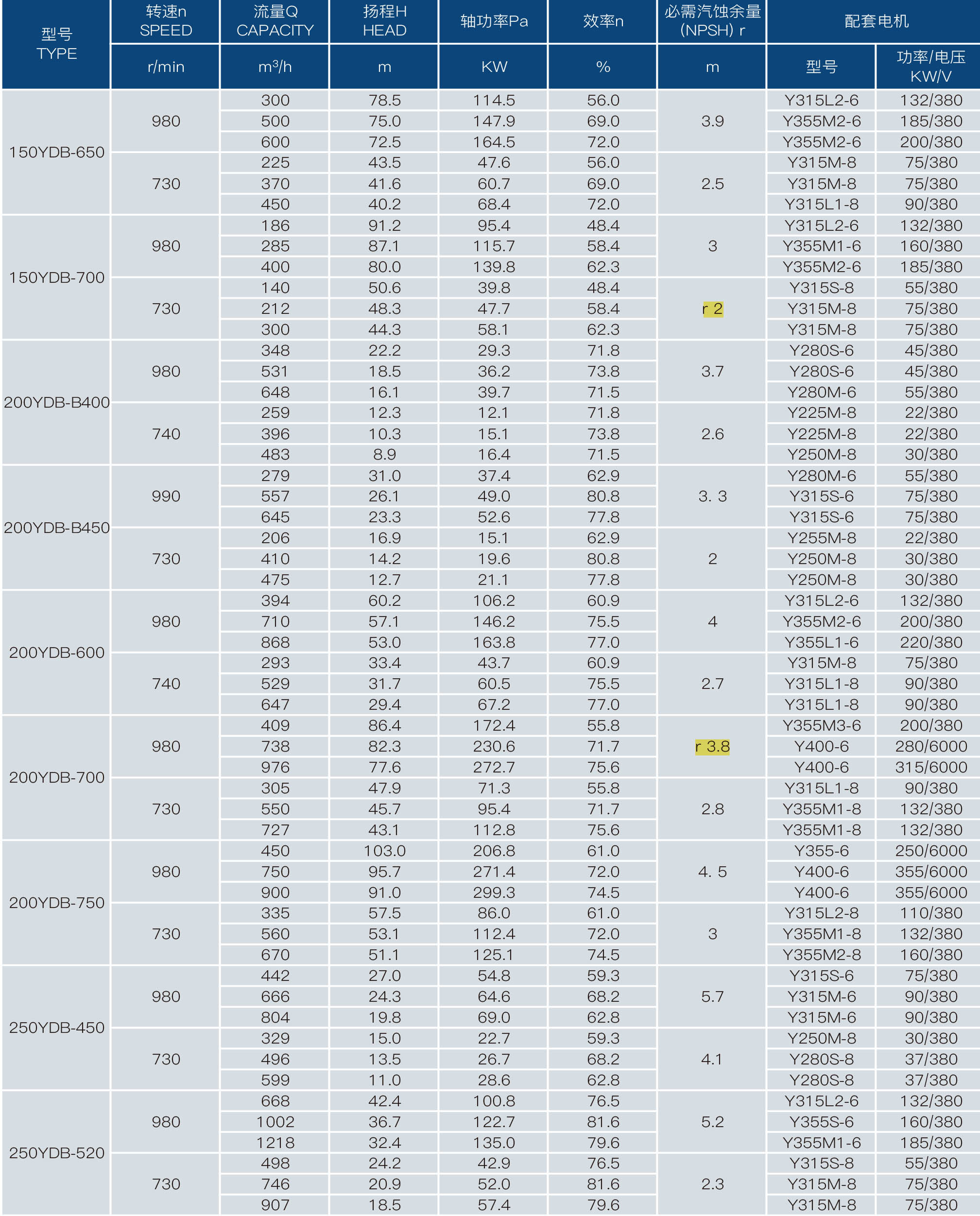

性能参数表
型号TYPE 允许配带 最大功率(KW) 清水性能 间断通过最大粒度(mm) 泵头重量(kg) 流量Q (m3/h) 扬程H (m) 转速n (r/min) 最高效率n MAX. EFF. (%) 必需汽蚀余量 (NPSH) r (m) 25YDB-150 5.5 4.4-19. 3 6.2-34.4 1390-2900 41.8 1.3 8 89 25YDB-250 4 4.7-19.9 3.3-21.6 700-1440 38 3.3 5 107 40YDB-250 45 16.8-74.7 13.7-88.6 1400-2950 42.5 2.6 9 185 45YDB-210 30 10.6-46.6 15.5-69 1430-2930 42 1.5 12 140 50YDB-300 18.5 16-78 6.1-36.3 700-1460 48.5 0.8 16 210 50YDB-B400 37 25-100 14.0-53.0 700-1470 55 1.2 10 480 50YDB-D400 30 16-76 9.5-51.7 700-1470 45.1 1.2 10 320 50YDB-460 55 23-94 17.9-85.8 700-1480 44.7 1 13 490 50YDB-500 90 27-111 22.3-110.7 700-1480 45.1 3 13 800 65YDB-300 22 21-99 7.0-35.6 700-1470 54.6 2.2 13 260 65YDB-400 55 34-159 12.2-63.2 700-1480 62.1 2.1 16 490 80YDB-360 37 41-167 8.9-47.1 700-1480 62.4 1.5 16 480 80YDB-520 160 51-242 22.1-109.8 700-1480 56.3 2.1 21 850 100YDB-300 75 77-281 5.5-29.8 700-1480 66.8 2.5 45 515 100YDB-350 75 77-323 8.8-45.9 700-1480 73.2 1.9 42 550 100YDB-B380CS 90 40-171 18.5-94.1 700-1480 58.7 3.4 18 1420 100YDB-B400 75 61-268 12.0-61.0 700-1480 70.4 1.7 29 620 100YDB-420 90 66-275 14.1-71.0 700-1480 71 2.5 35 670 100YDB-B450C 90 53-233 13.1-66.6 700-1480 53.6 3.6 26 1290 100YDB-450 90 47-228 14.8-83.5 700-1480 58.7 2.2 22 810 100YDB-520 160 116-390 22-108.5 700-1480 68.1 2.9 30 750 100YDB-600 280 71-305 29.1-147 700-1480 57.9 2.4 19 960 150YDB-300 75 115-330 10.9-31.4 700-1480 76.7 2.1 30 326 150YDB-400 132 122-503 11.2-61.2 700-1490 73.1 2.6 40 830 150YDB-500 55 62-279 9.3-44.6 490-980 65.7 2.1 30 1470 150YDB-B550 132 139-630 11. 3-53.7 490-990 78.1 2.3 56 1540 150YDB-600 630 156-704 28.9-150.0 700-1480 70.7 2.1 39 1450 150YDB-650 200 150-600 17. 4-78. 5 490-980 72 2.5 48 1670 150YDB-700 185 93-400 20. 0-91. 2 490-980 62.3 2 37 1780 150YDB-950 630 360-560 160 980 60 5.6 37 2760 200YDB-B400 90 208-648 4. 0-21 490-980 77.2 2.6 36 720 200YDB-B450 90 138-638 5. 7-30. 4 490-980 80.8 2 51 1750 200YDB-600 250 237-868 19. 2-60. 2 590-980 77 2.7 52 1500 200YDB-700 315 205-976 19. 4-86. 4 490-980 75.6 2.8 56 1920 200YDB-750 355 225-900 22. 8-103. 0 490-980 74.5 3 56 2410 250YDB-450 132 221-804 5. 0-27 490-980 69.2 4.1 56 1150 250YDB-520 250 333-1220 8. 1-42. 4 490-980 81.6 2.3 65 1004 250YDB-650 315 299-1249 15. 4-69. 0 490-980 77.5 3 72 2540 250YDB-750 560 300-1480 20. 8-98. 4 490-980 76 3 72 2930 300YDB-500 280 440-1750 6. 1-32. 8 490-980 81.7 22 80 1140 300YDB-560 250 395-1568 9. 7-46. 0 490-980 81.3 3.5 96 2650 300YDB-600 400 580-2403 8. 9-53. 1 490-980 81.1 4.3 96 2790 300YDB-700 630 635-2333 16. 0-76. 8 490-980 80.4 3.9 92 2840 350YDB-510 132 518-1157 5. 1-10. 8 592-490 72 6.5 88 1800 350YDB-520 315 963-2200 8. 8-30. 8 590-980 82.9 3.7 50 1238 350YDB-530 132 680-1416 5. 9-12. 2 592-490 77.8 6.5 116 1867 350YDB-650 355 750-2480 7. 3-32. 1 400-740 84.7 2.8 92 2240 350YDB-780 710 720-2865 11. 6-51. 1 400-740 78 3.5 104 2800 400YDB-550 355 1020-2640 5. 6-29. 8 490-980 81.7 7.1 42 1675 400YDB-650 450 1134-3330 8.8-31. 3 490-742 80.1 5.2 60 2340 450YDB-700 560 1655-4200 10. 3-33. 3 490-740 84.2 5.5 56 2250 500YDB-700 630 1938-4399 9. 3-32. 5 490-740 76 6 55 2900 500YDB-750 710 1655-4300 12. 2-40. 1 490-740 83.8 5.3 58 2502 550YDB-750 710 2622-6563 11. 6-38. 2 490-740 81.5 5.6 60 2680 600YDB-820 500 1664-5600 5. 2-27. 8 300-595 88.3 2.2 152 4900 清水性能表
注： 1.（NPSH)r系指本样本泵中第二档转速时规定点之值。
2. 正常通过粒径为允许间断通过的最大粒径的56%。
结构图
YDB型单壳渣浆泵结构图
序号 名称 材料 序号 名称 材 料 1 叶轮 KmTBCr27 2 蜗壳 KmTBCr27 3 进口短管 QT500-7 4 出口短管 QT500-7 5 护板 KmTBCr27 6 副叶轮 QT500-7 7 填料箱 QT500-7 8 填料密封 油浸石棉盘根或其他 9 托架 HT200 10 联轴器 HT200 11 后金属密封组件 Q235-A 12 底座 HT200 13 前金属密封组件 Q235-A YDB型单壳渣浆泵外形及安装尺寸（共同底座）
100YDB-B450C型单壳渣浆泵直联传动安装图（共同底座）
100YDB-B380CS型单壳渣浆泵直联传动安装图（共同底座）

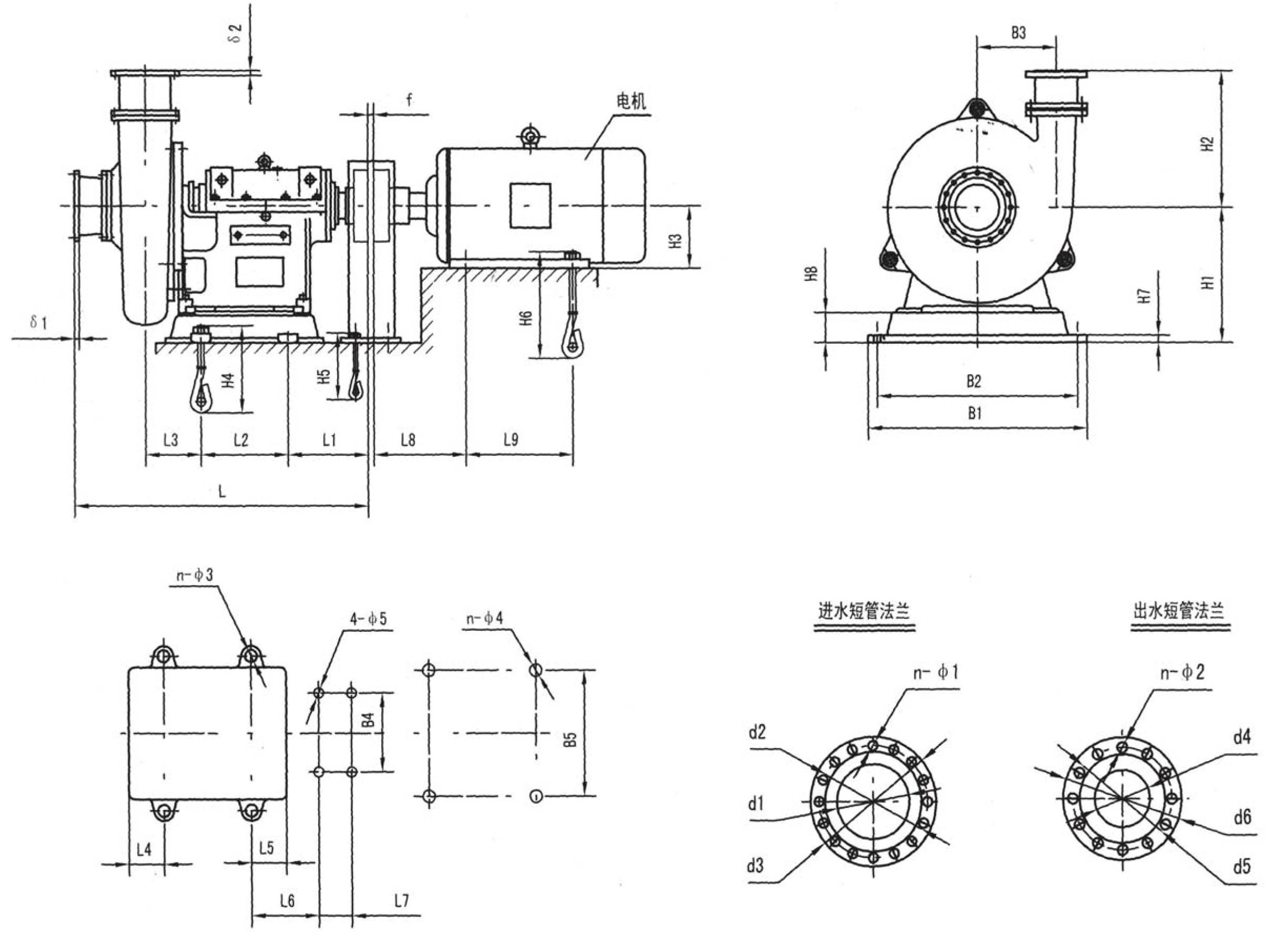

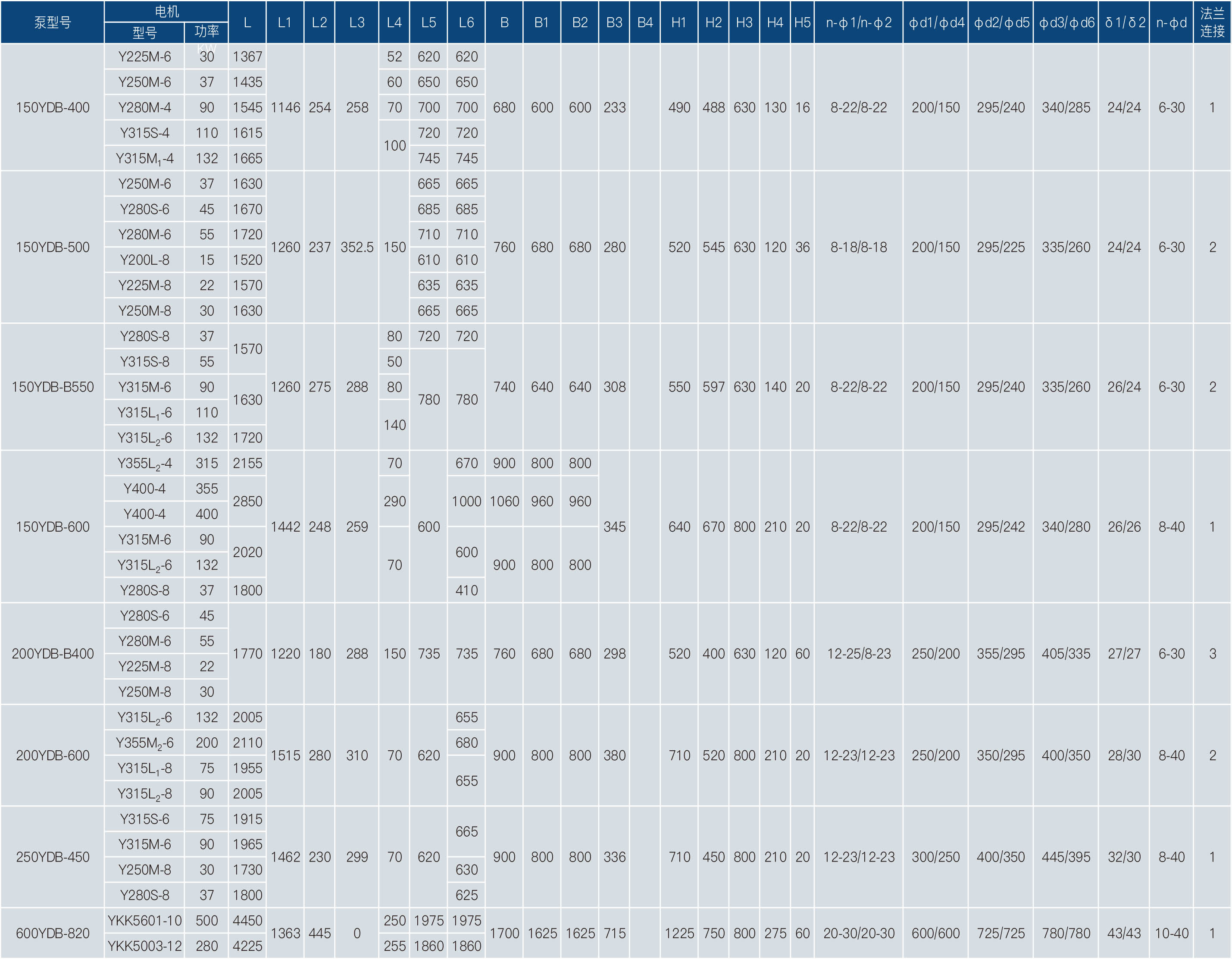

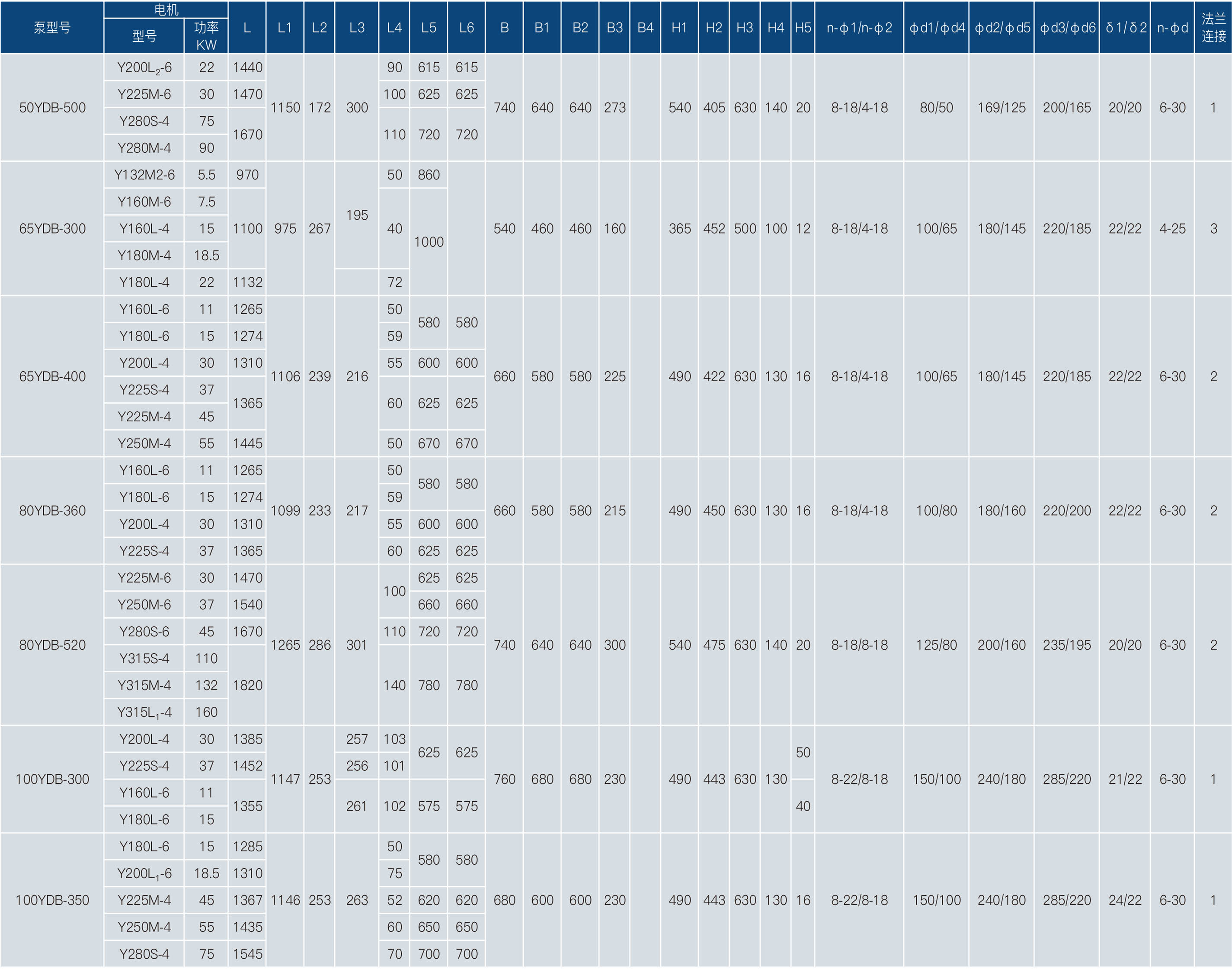

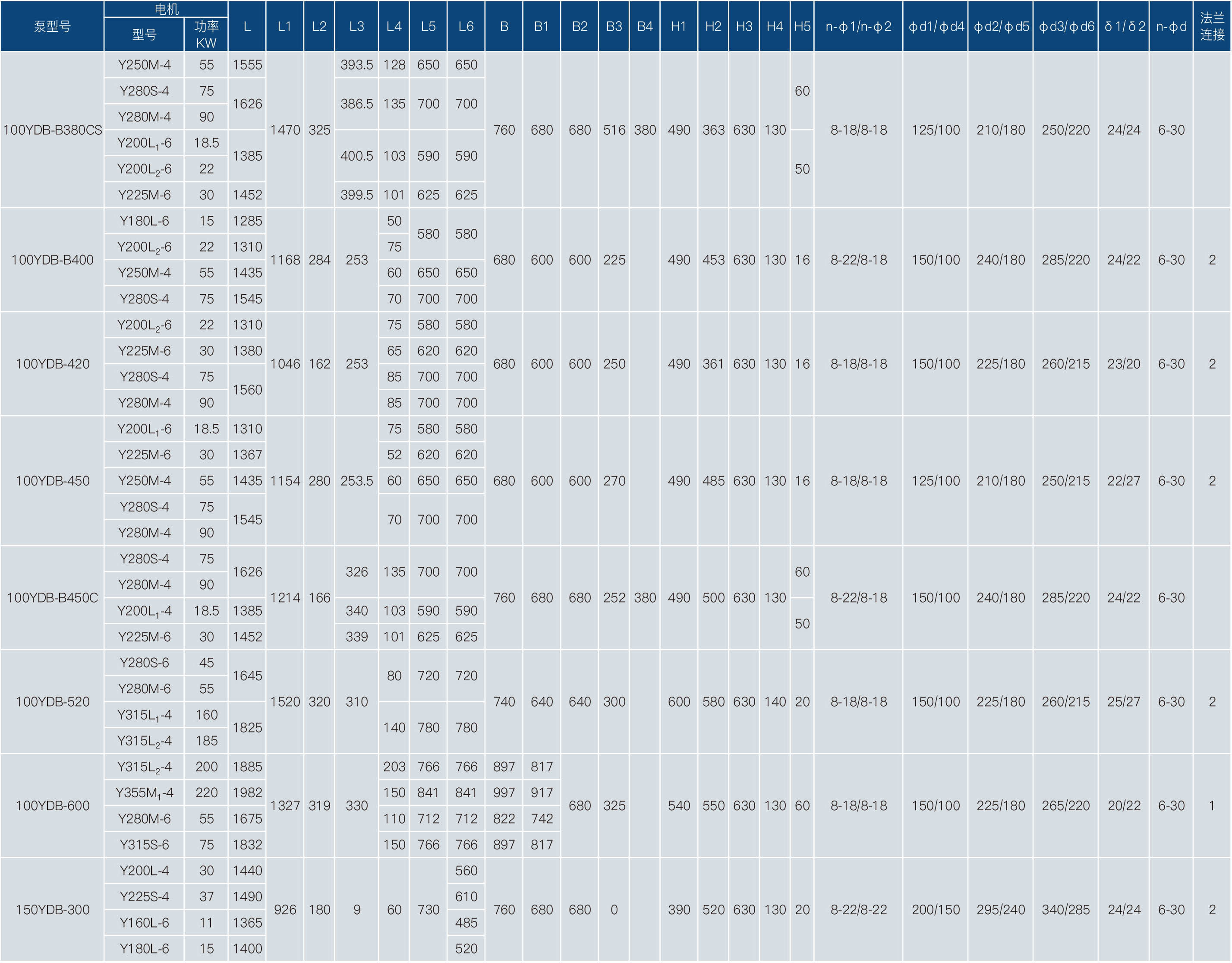

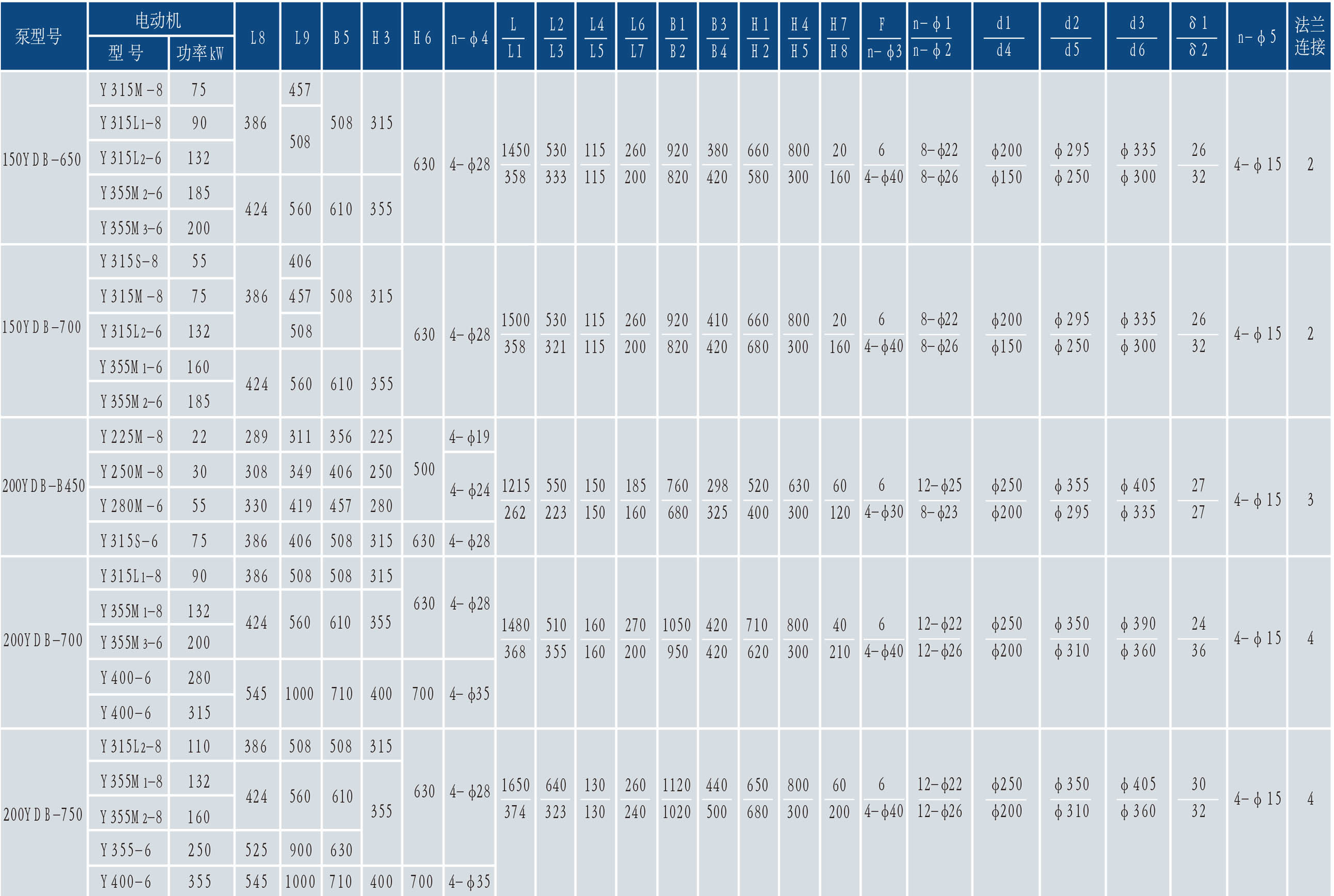

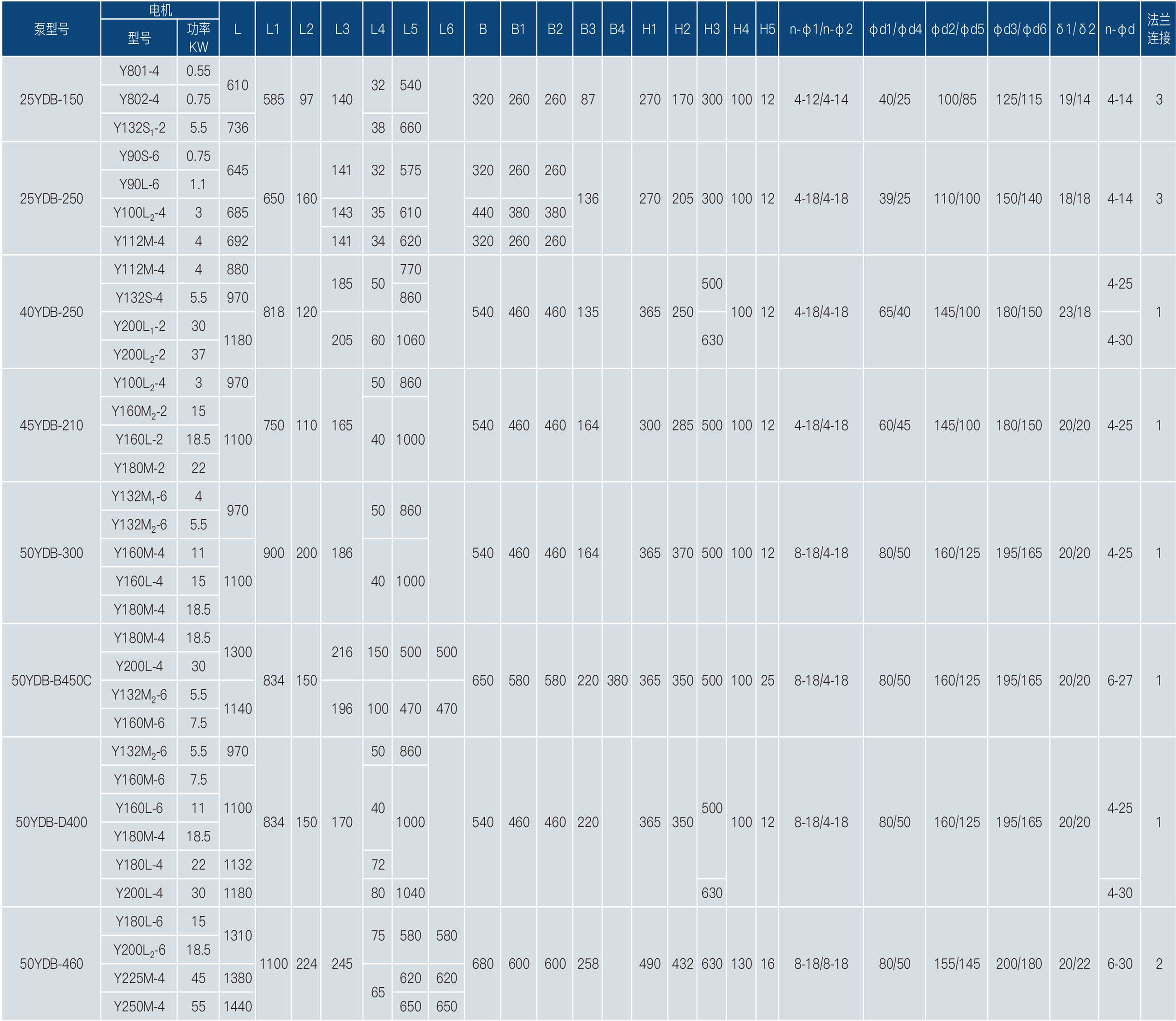

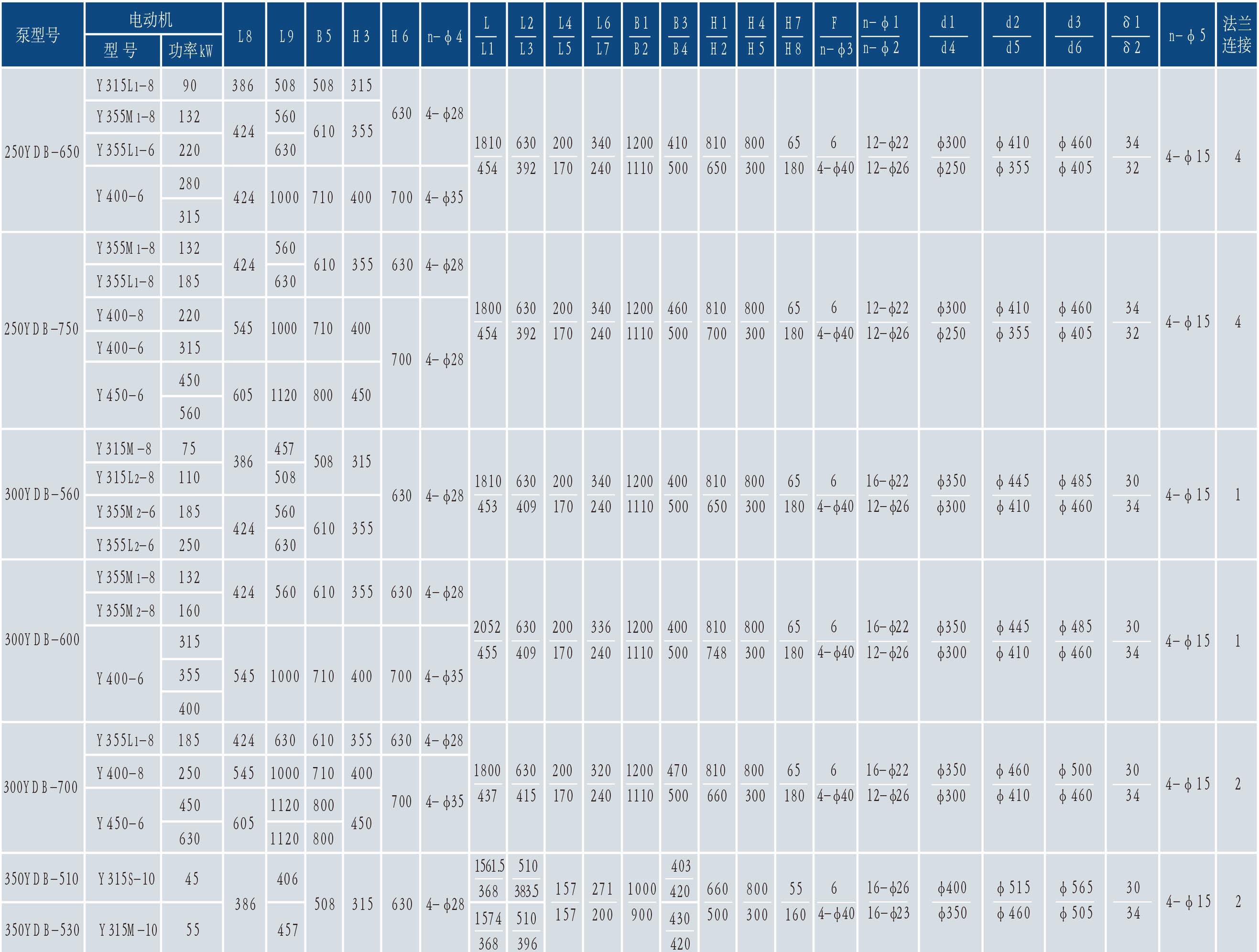

外形及安装尺寸（共同底座）
外形及安装尺寸（单独底座）

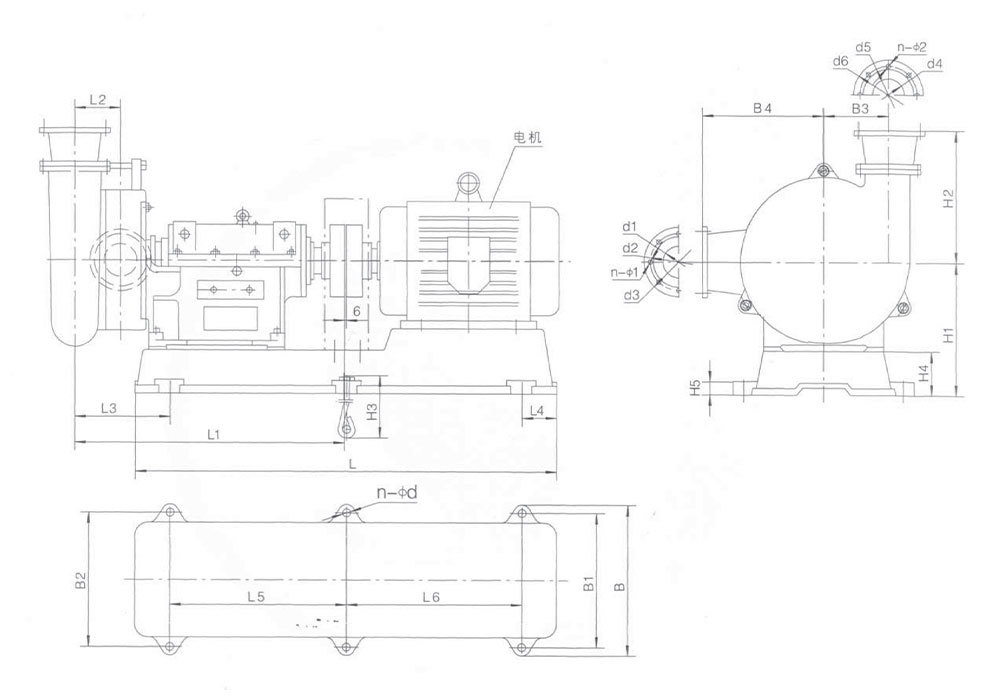

外形尺寸图（单独底座）

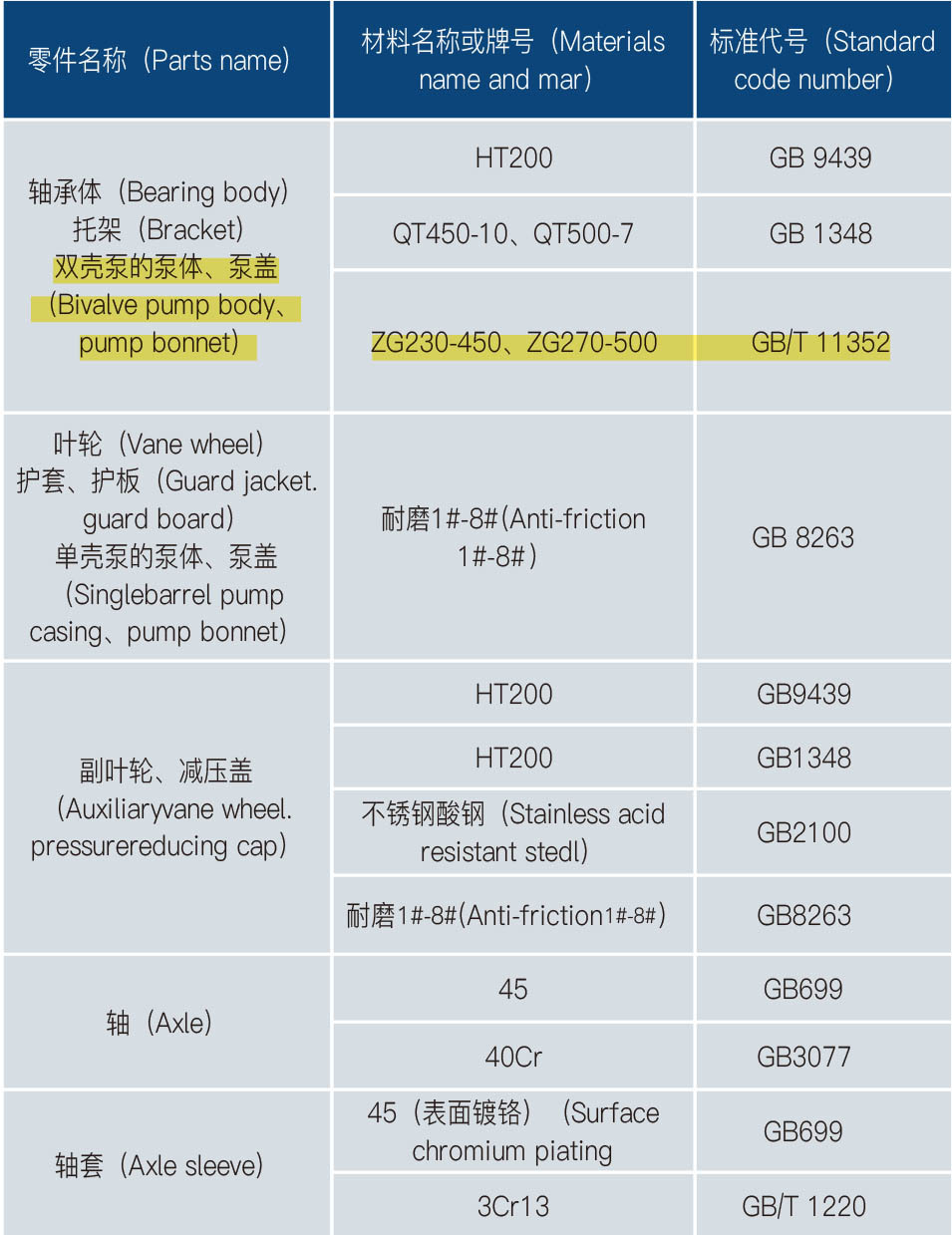

材质
供货范围
1.泵工作部、电机、底座、联轴器、罩、地脚螺栓、反法兰。
2.备件（根据用户需要，合同注明）。
订货须知
1.订货时用户应提供所需泵流量、杨程、吸入压力以及介质的密度、温度、酸碱性、重量浓度、体积浓度、固体颗粒最大粒径等参数。
2.若对原动机有特殊要求时，用户应说明现场条件。
3.如需要订货，请客户或分公司相关人员认真填写本样本最后一页所附的《渣浆泵配置表》。
