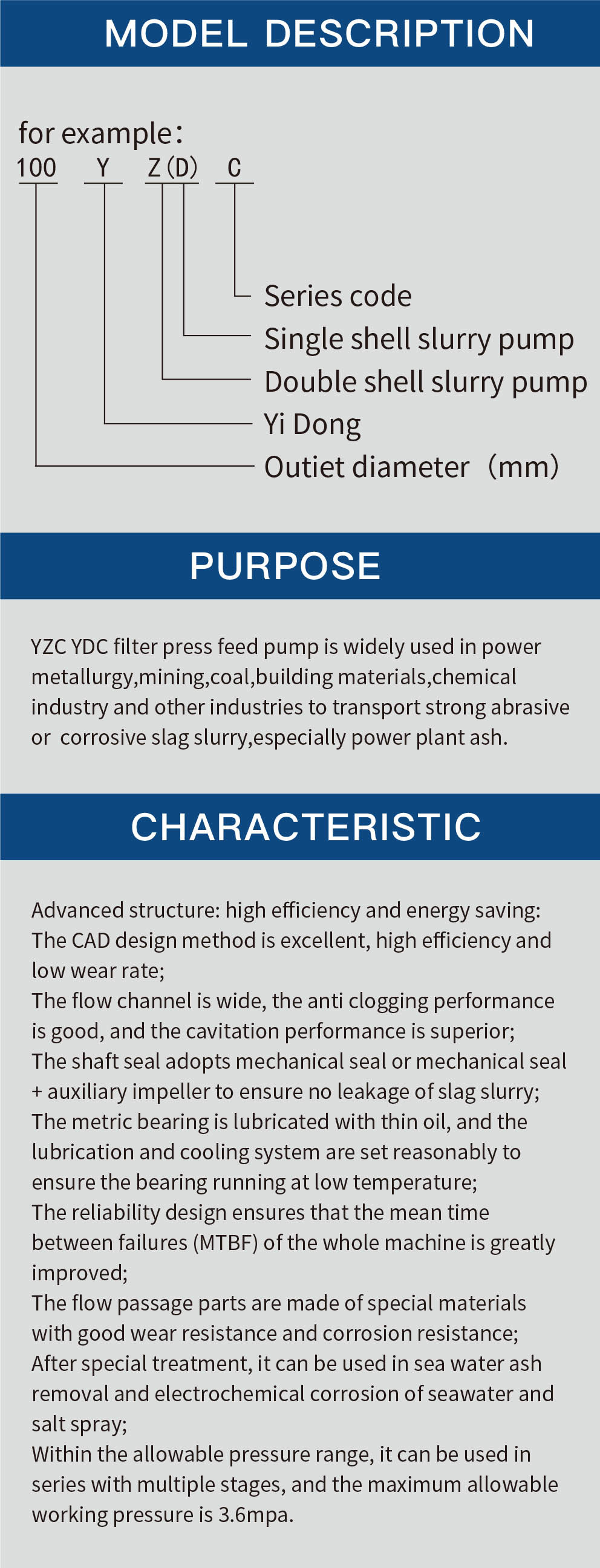

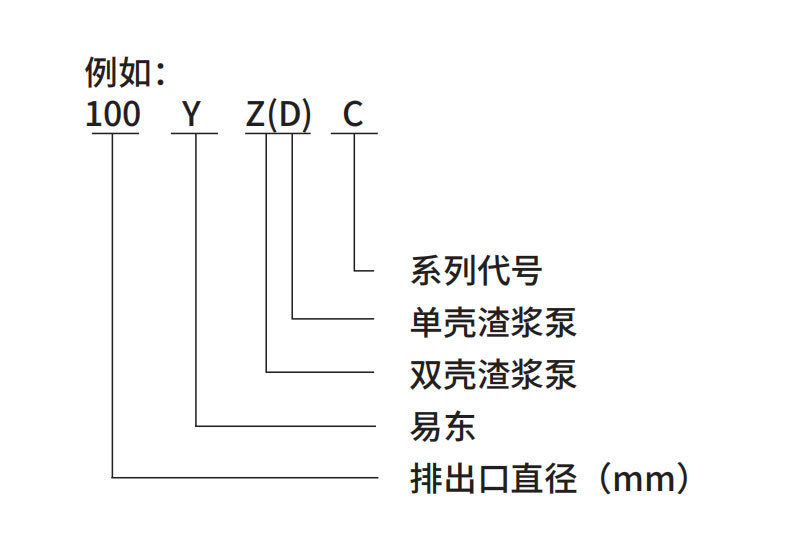

型号说明

用途

YZC YDC型压滤机入料泵广泛适用于电力、冶金、矿山、煤炭、建材、化工等工业部门输送强磨蚀性或腐蚀性渣浆，特别是电厂灰渣。

特点

高效节能：

采用CAD设计方法优良，效率高和磨损率低；

流道宽畅，抗堵塞性能好，汽蚀性能优越；

轴封采用机械密封或机封+副叶轮，确保渣浆无泄漏；

采用稀油润滑公制轴承，合理设置润滑与冷却系统，保证轴承在低温状态下运行；

可靠性设计，保证了整机平均无故障工作时间(MTBF）大幅度提高；

过流部件采用特殊材质，耐磨耐腐蚀性能好；经特殊处理，用于海水除灰及海水和盐雾电化学腐蚀工况；

在允许的压力范围内可以多级串联使用，其允许最大工作压力为3.6MPa。

YZC型压滤机入料泵参数

叶轮、护套、前护板、后护板

叶轮、护套、前板、后板；采用铬镍钼合金材质、提供可靠、高效、特殊水力模型设计，过流部件适用于多种复杂工况，能保持持续高效率工作，使机封箱内轴封压力振幅变化最小。降低泵在使用周期内的使用、运行、及停机成本。

轴封

多功能可靠性，较小压力的密封水需求的轴封减少运行和停机成本；机械密封+副叶轮密封；副叶轮、轴套均采用耐磨材料；使用周期长，使整机平均无故障工作时间（MTBF）大大提高，无泄露。

托架

灰铁HT200或球铁QT-500精密铸造成型；稀油润滑+冷却系统；前后轴承端盖金属迷宫密封提高托架无故障运行时间，降低维护成本。

轴

精密控制加工、强度可靠、保证泵运行时振动幅度最小化，有助于延长轴封使用寿命；减少意外停机并降低维护成本。

轴承单元

可靠的、简化的、易润滑冷却的轴承组单元最大限度的减少意外停机，从而减少停机和维护成本；采用稀油润滑，有效的降低轴承温度；前后轴承端盖采用迷宫结构油封、防尘盘；防止润滑油泄漏并阻止外部杂物进入；提高了冷却效率和轴承使用寿命的同时，简化了维护

YDC型压滤机入料泵参数

叶轮、护套、后护板

叶轮、护套、前板、后板；采用铬镍钼合金材质、提供可靠、高效、特殊水力模型设计，过流部件适用于多种复杂工况，能保持持续高效率工作，使机封箱内轴封压力振幅变化最小。降低泵在使用周期内的使用、运行、及停机成本。

YZA渣浆泵为双泵壳结构

泵体泵盖和可换金属内衬（耐磨材质），泵吐出口方向可接45°间隔旋转安装；泵为端吸进口水平，从传动端为顺时针旋转。

轴封

多功能可靠性，较小塔里的密封水需求的轴封减少运行和停机成本；机械密封+副叶轮密封；副叶轮、轴套均采用耐磨材料；使用周期长，使整机平均无故故障工作时间（MTBF）大大提高，无泄漏

托架

灰铁HT200或球铁QT-500精密铸造成型；稀油润滑+冷却系统；前后轴承端盖金属迷宫密封提高托架无故障运行时间，降低维护成本

轴

精密控制加工、强度可靠、保证泵运行时振动幅度最小化，有助于延长轴封使用寿命；减少意外停机并降低维护成本

轴承单元

可靠的、简化的、易润滑冷却的轴承组单元最大限度的减少意外停机，从而减少停机和维护成本；采用稀油润滑，有效的降低轴承温度；前后轴承端盖采用迷宫结构油封、防尘盘；防止润滑油泄漏并阻止外部杂物进入；提高了冷却效率和轴承使用寿命的同时，简化了维护

YDC型压滤机入料泵

叶轮、护套、后护板

叶轮、护套、后护板；采用铬镍钼合金材质、提供可靠、高效、特殊水力模型设计；过流部件适用于多种复杂工况；能保持持续高效率运行

轴封

多功能可靠性，较小塔里的密封水需求的轴封减少运行和停机成本；机械密封+副叶轮密封；副叶轮、轴套均采用耐磨材料；使用周期长，使整机平均无故故障工作时间（MTBF）大大提高，无泄漏

托架

其可靠的，简化的 ，重型轴承单元可最大限度地减少意外停机 ，从而减少停机成本和维护成本

轴

精密控制加工、强度可靠、保证泵运行时振动幅度 最小化，有助于延长轴封使用寿命；减少意外停机 并降低维护成本

渣浆泵

完全自 主知识产权，高效节能，运行可靠，检修率低，CAD CFD CAE水力设计

金属组件密封

三重轴承防护可以防止润滑剂泄漏并阻止外部污染物进入轴承箱体 。这种创新的防护解决方案延长了轴承单元使用寿命，将意外停机和维护成本最小化

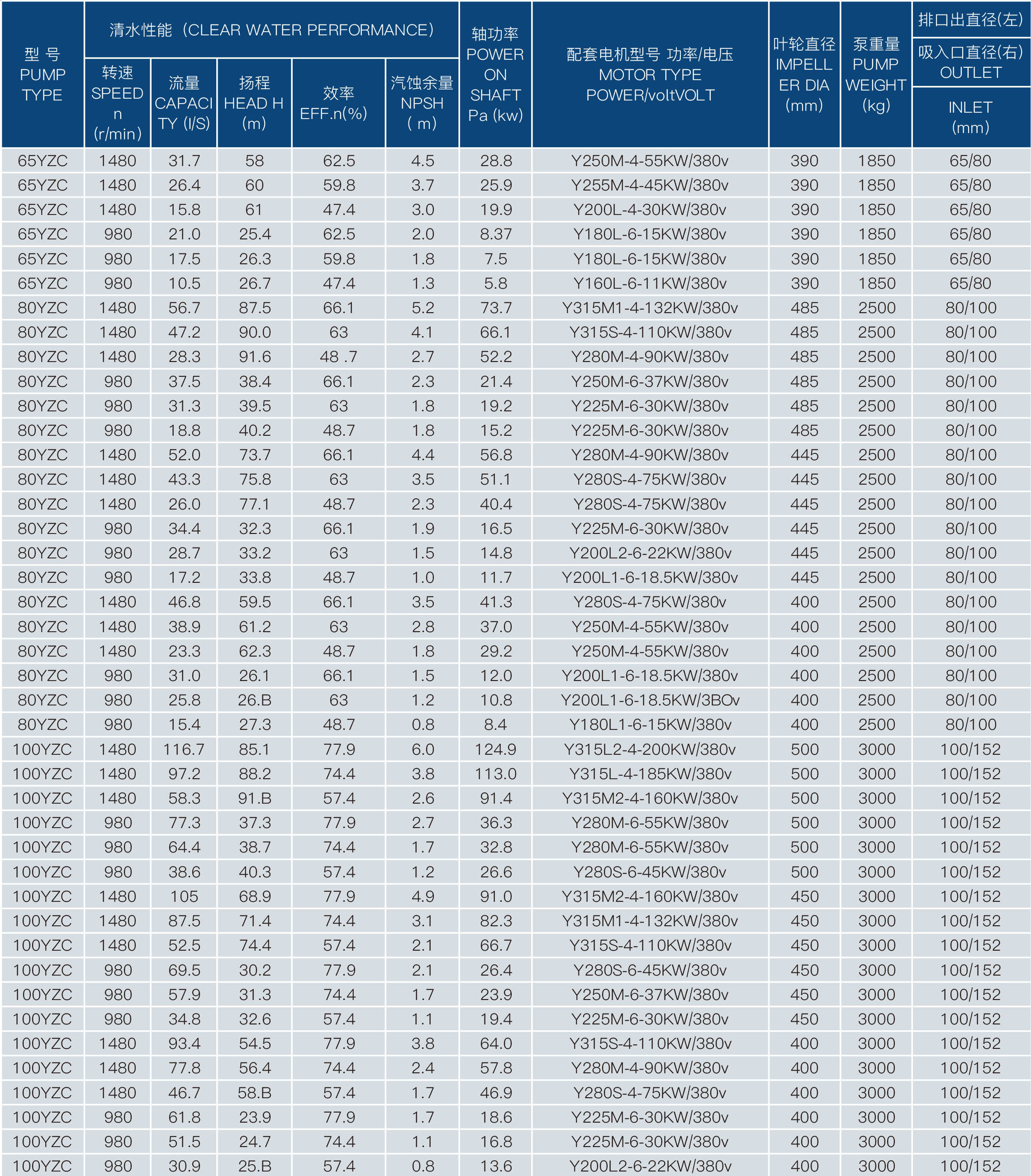

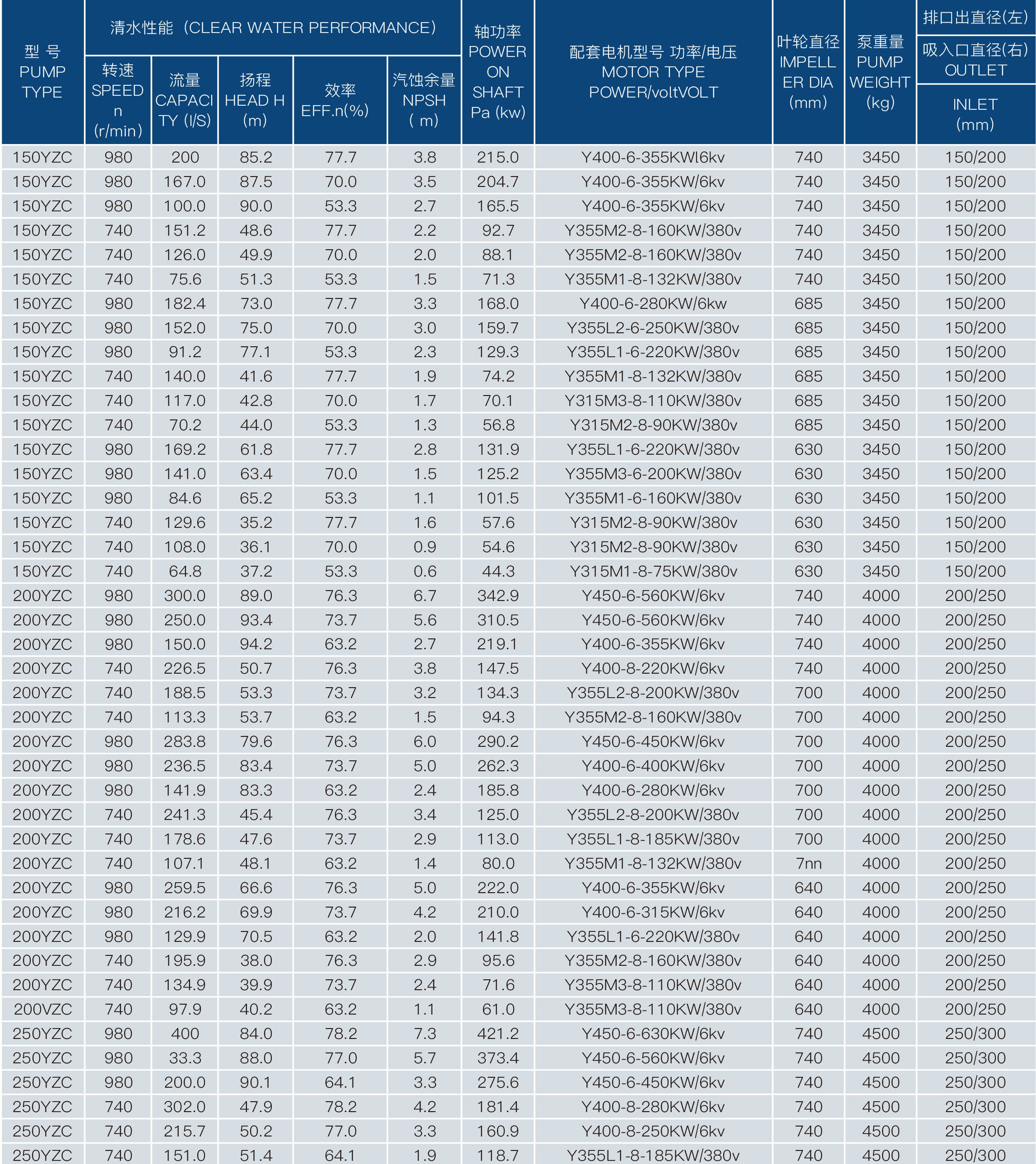

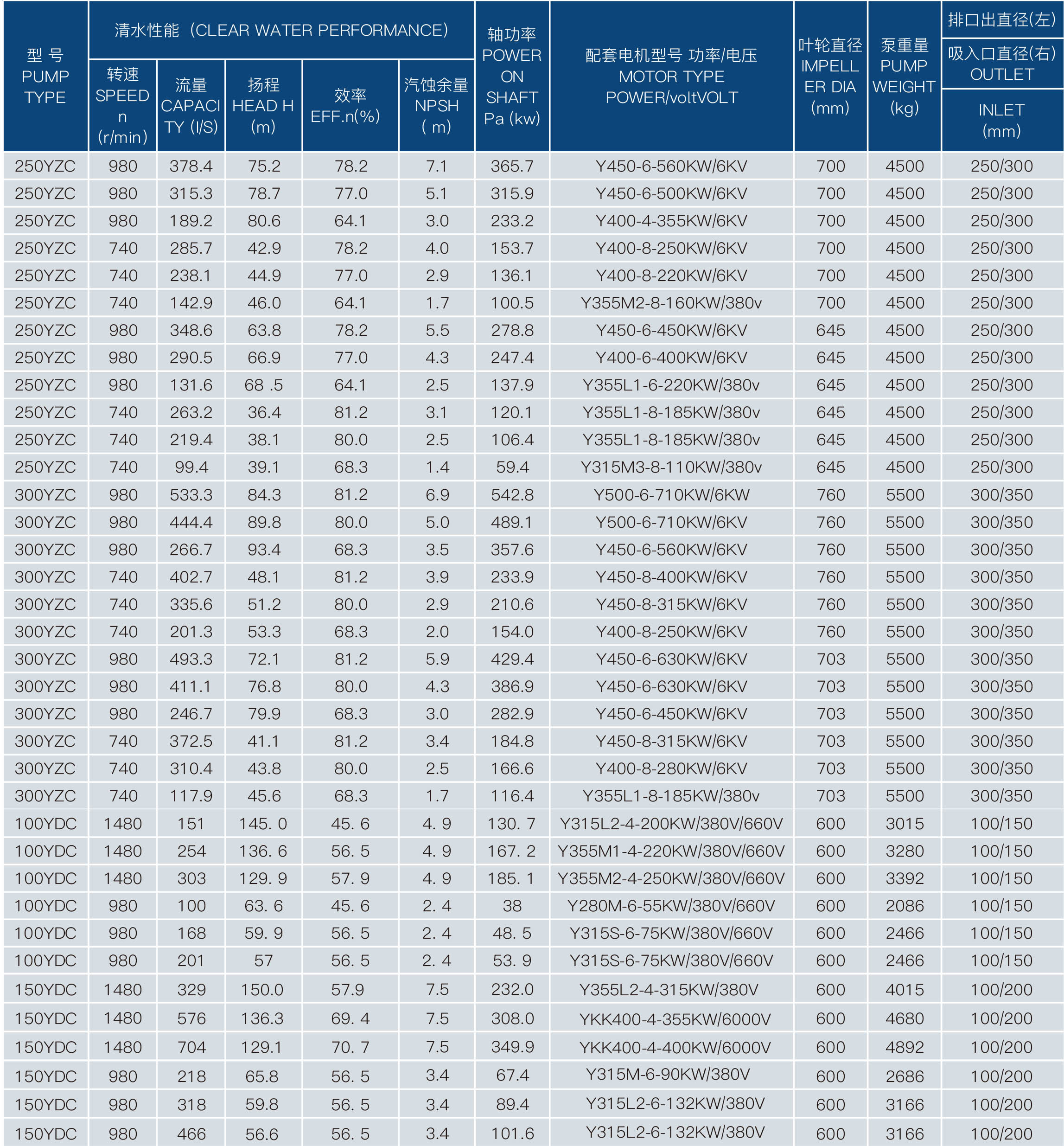

性能参数表

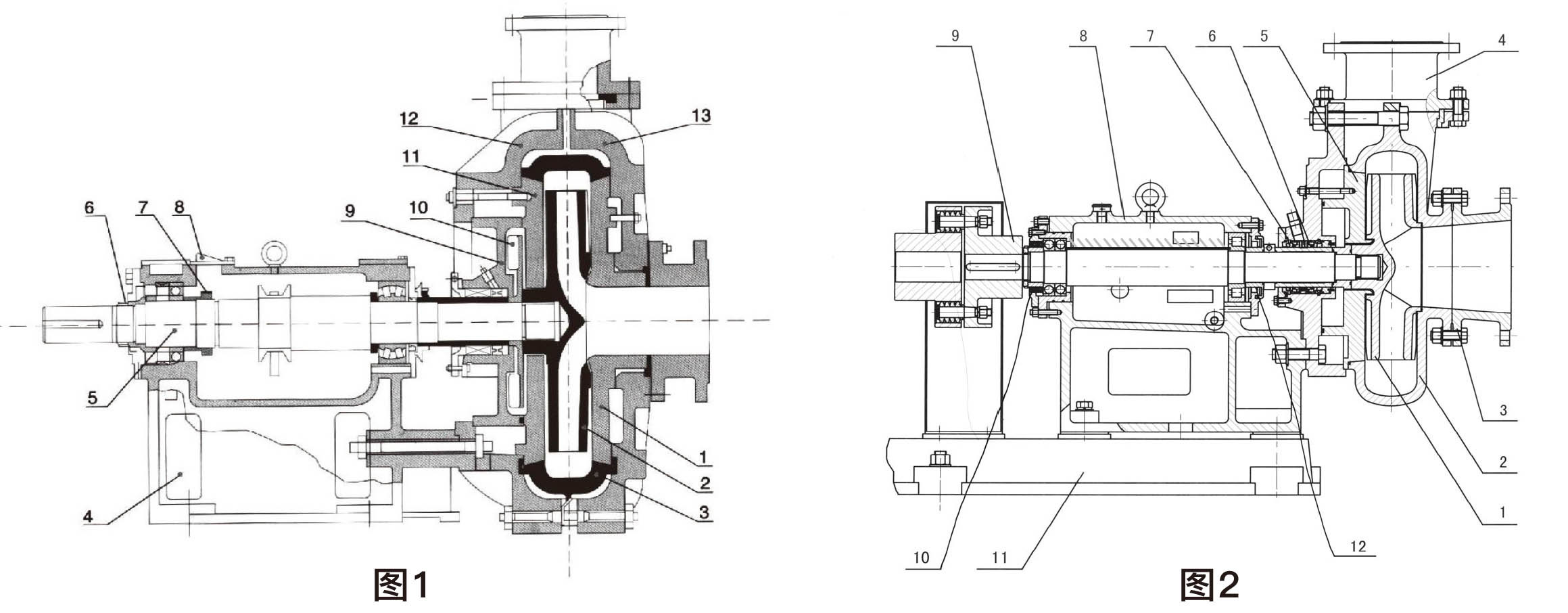

YZC YDC型压滤机入料泵结构图

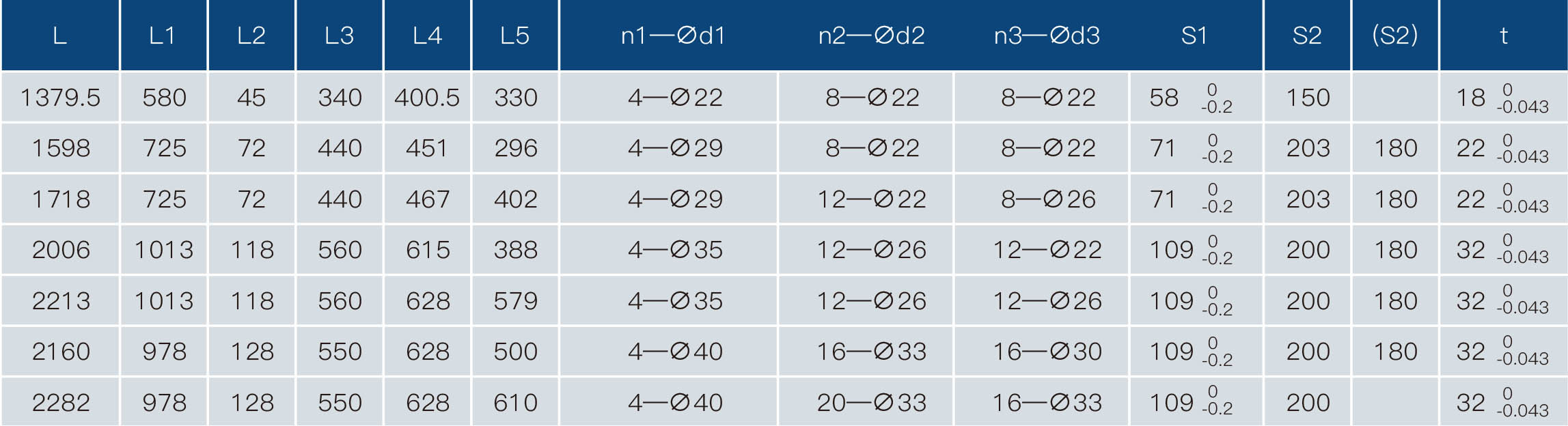

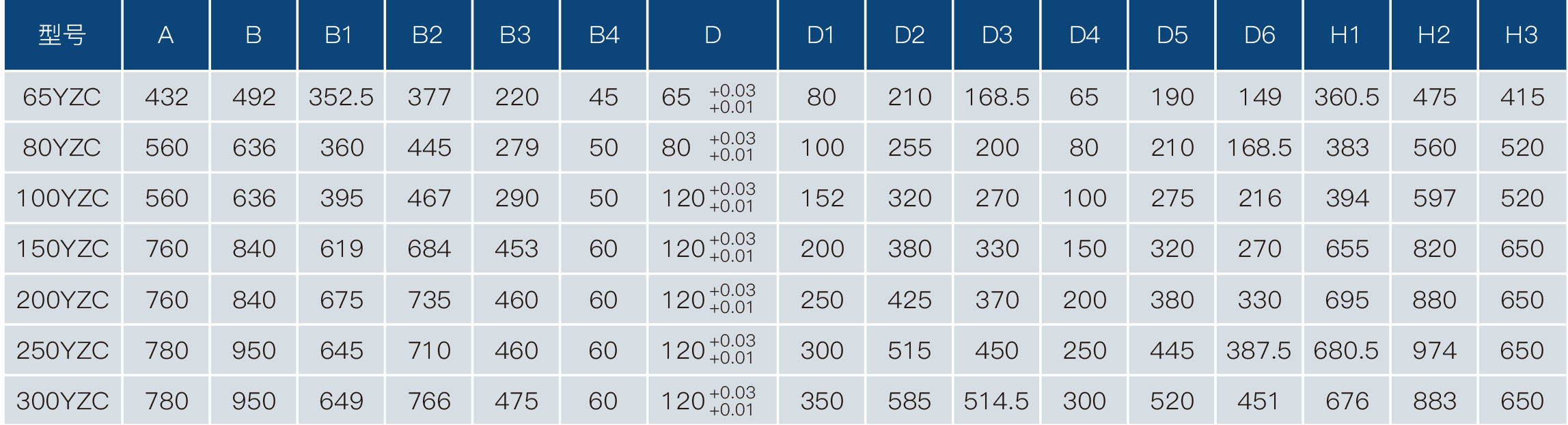

YZC YDC型压滤机入料泵外型尺寸图

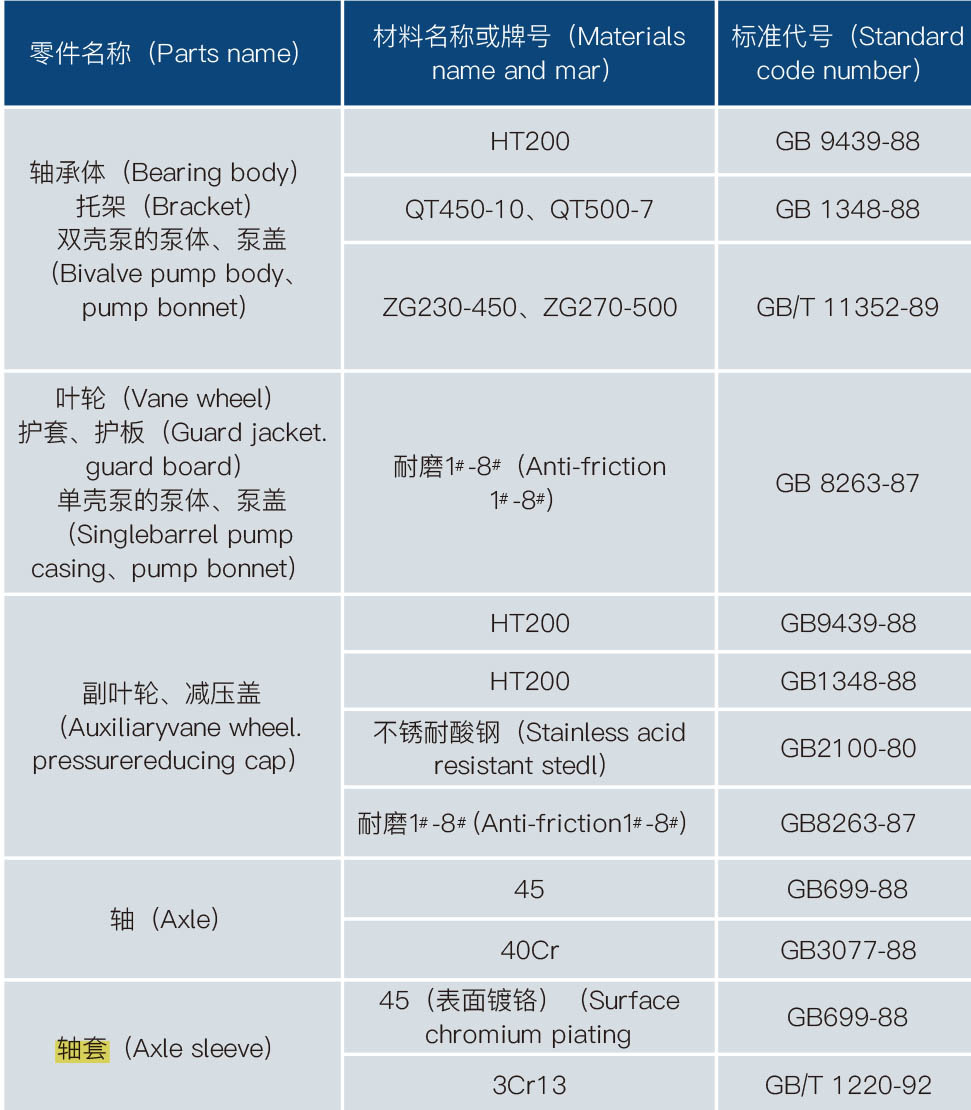

材质

订货须知

       用户在订货（或签订技术协议）时，请注明：

              1、一般工况下请说明是否串联使用和串联级数。如无说明，本厂将按单级供货。

              2、请注明轴封型式 。轴封型式 ：机械密封或机封+副叶轮。

              3、电机的防护等级一般为IP23 ，频率为50Hz。如有特殊要求，请予说明。

              4、YZC型泵在一般工况可串联使用。

供货范围

       泵头、托架部、底座、传动部、动力机、起动装置（选装）。
