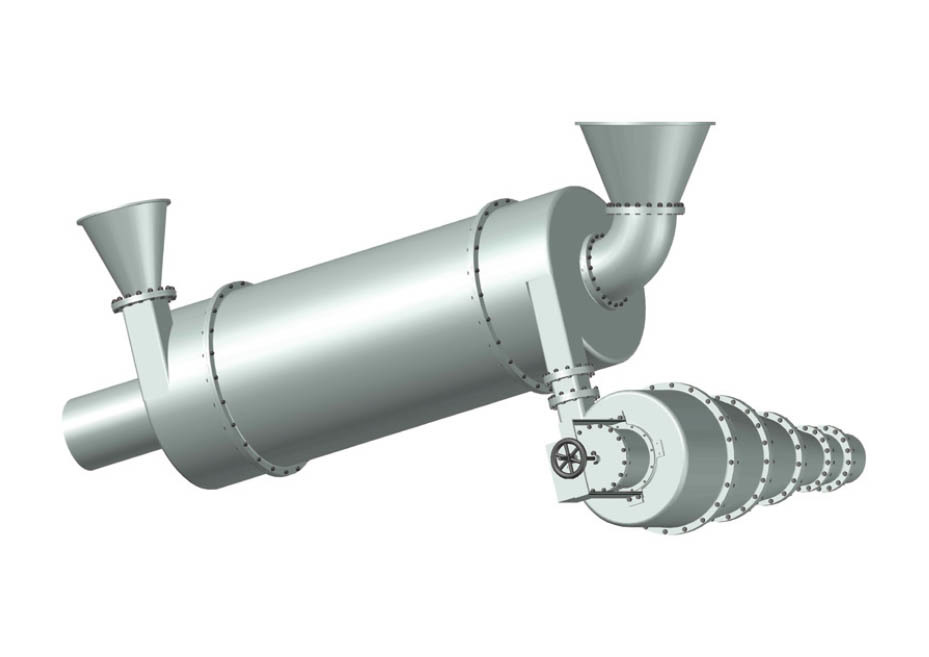

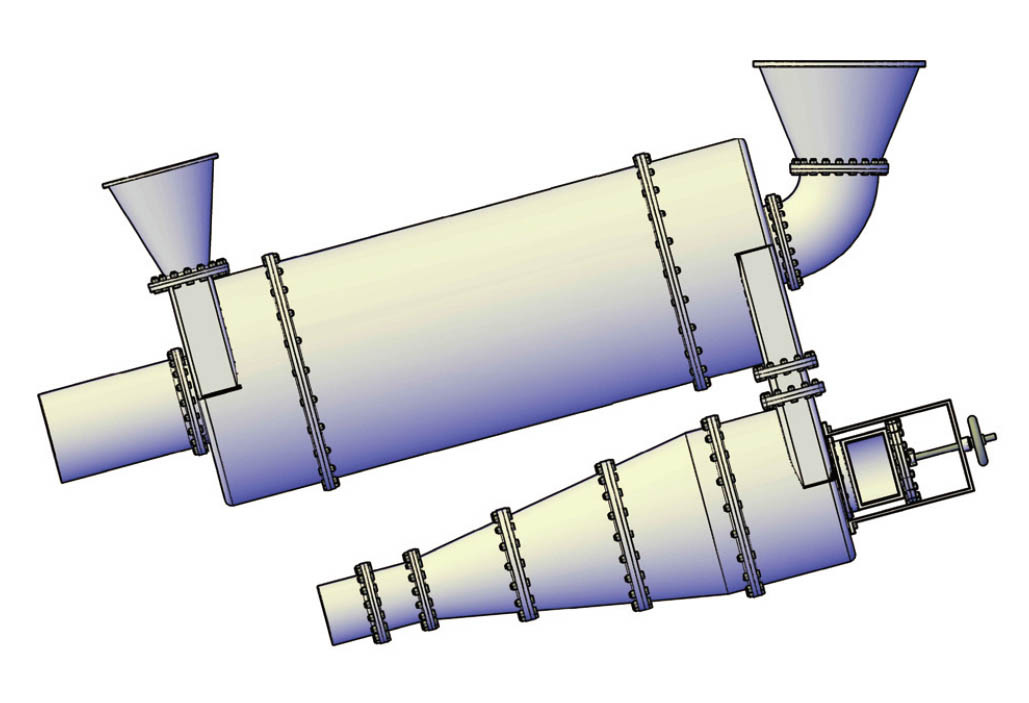

3XLQ旋流器
该系列旋流器是我公司根据用户需求，最新研制的高耐磨无压给料三产品重介质旋流器。可广泛应用于化工、煤炭、矿山等行业。
hiddenValue
- 产品描述
-
型号说明
用途
该系列旋流器是我公司根据用户需求，最新研制的高耐磨无压给料三产品重介质旋流器。可广泛应用于化工、煤炭、矿山等行业。
工作原理
粒度与密度不同的物质在悬浮液中的沉降速度是不同的，由切线方向进入一段旋流器的介质悬浮液带动由轴向进入旋流器的原料煤做螺旋运动。从而使得密度较大、粒度较大的物料快速向容器壁移动，密度较小的精煤则随着内中心流从精煤出口排出，重物料由底流口进入二段旋流器。利用同样的分离原理，在二段旋流器中可分出中煤和矸石。
工作特点
过流部件材质KmTBCr27，结构简单、各段之间的密封为金属+橡胶密封、耐磨性好、使用寿命长、运行稳定可靠、分选精度高。
规格及技术参数
3XLQ型三产品重介质旋流器规格参数

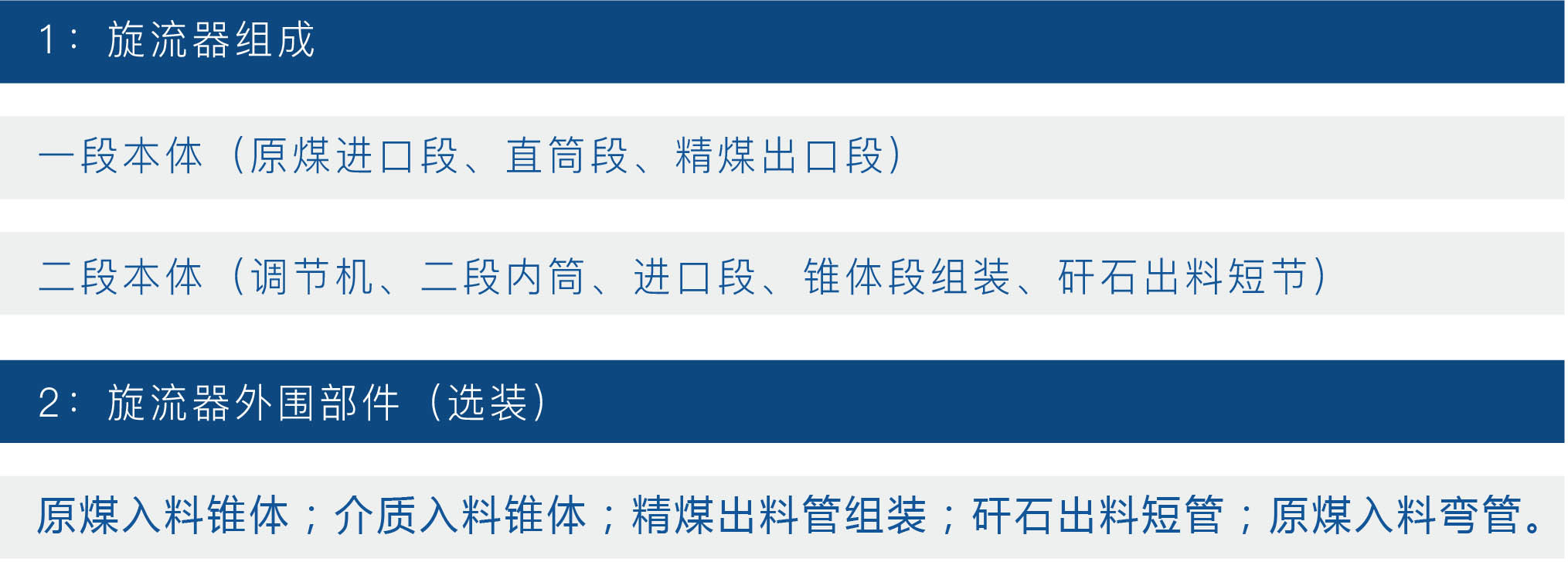

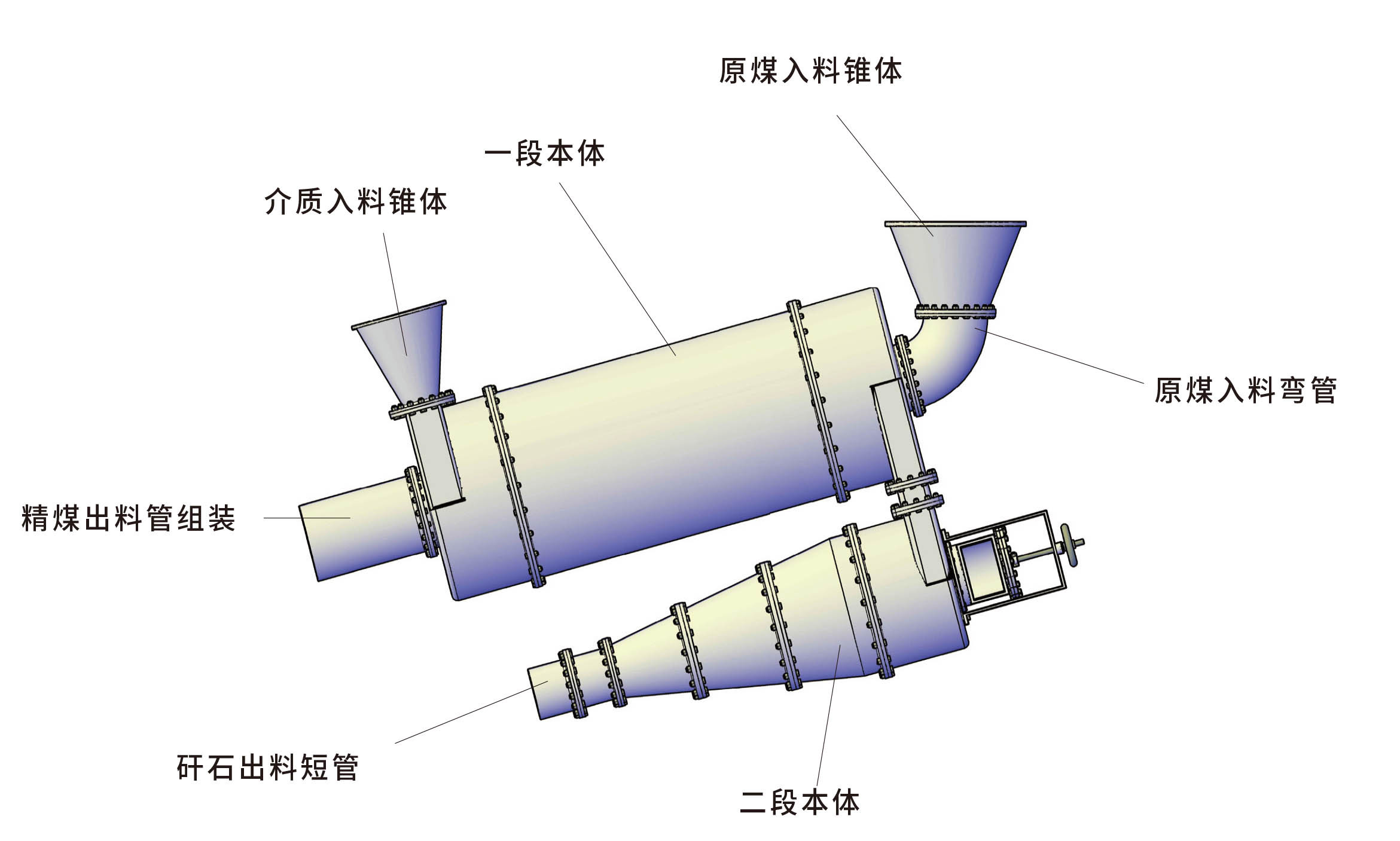

结构及组成
安装方式

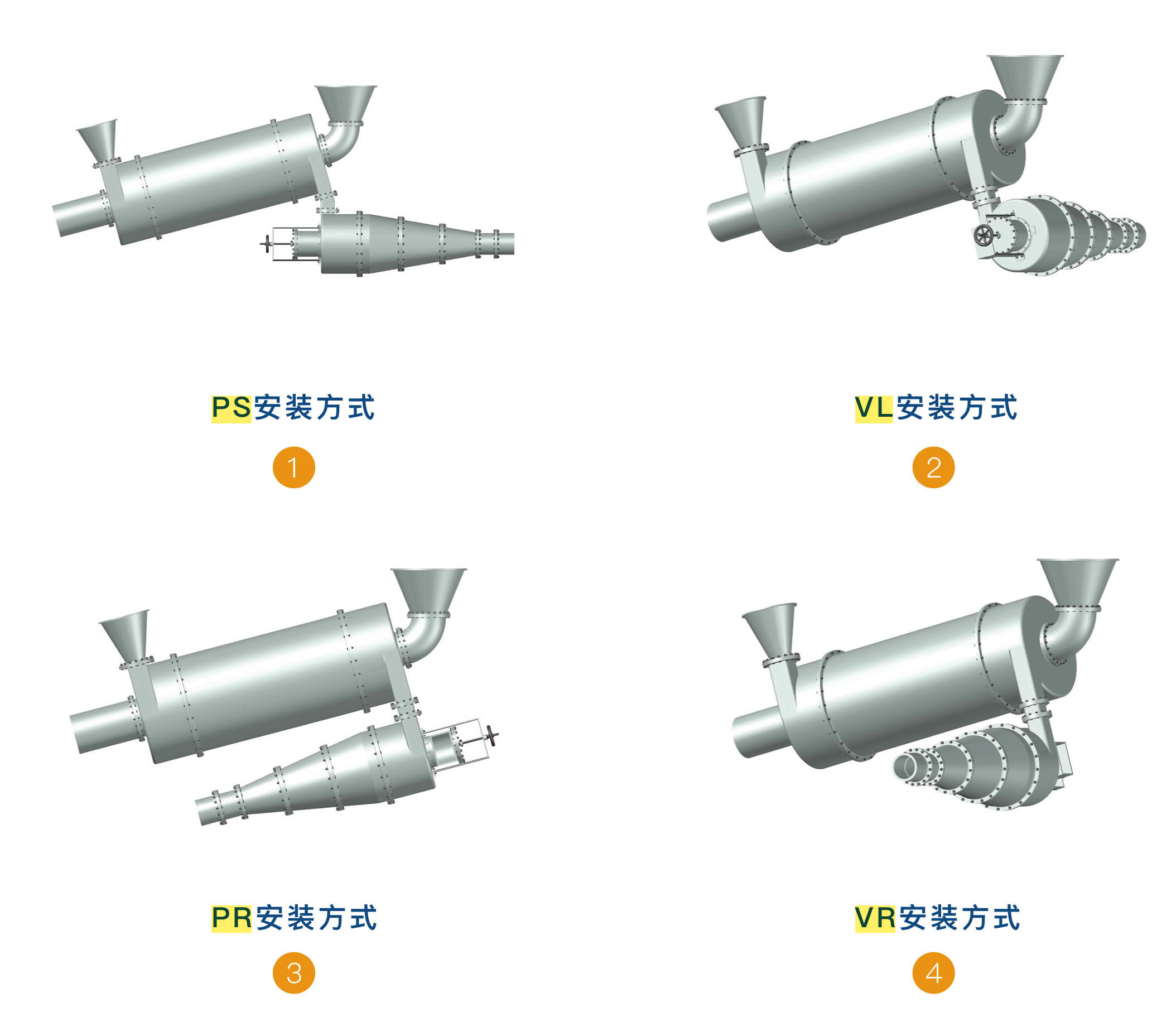

两段旋流器可互相平行（或二段平行）和相互垂直四种安装方式。在产品型号后面标注安装方式，并用以下字母表示：两段轴线相互平行，矸石出口与原煤出口同向，为PS安装方式；反向为PR安装方式。两端轴线相互垂直时，从原煤进口端矸石出口在左侧为VL安装方式；右侧为VR安装方式。

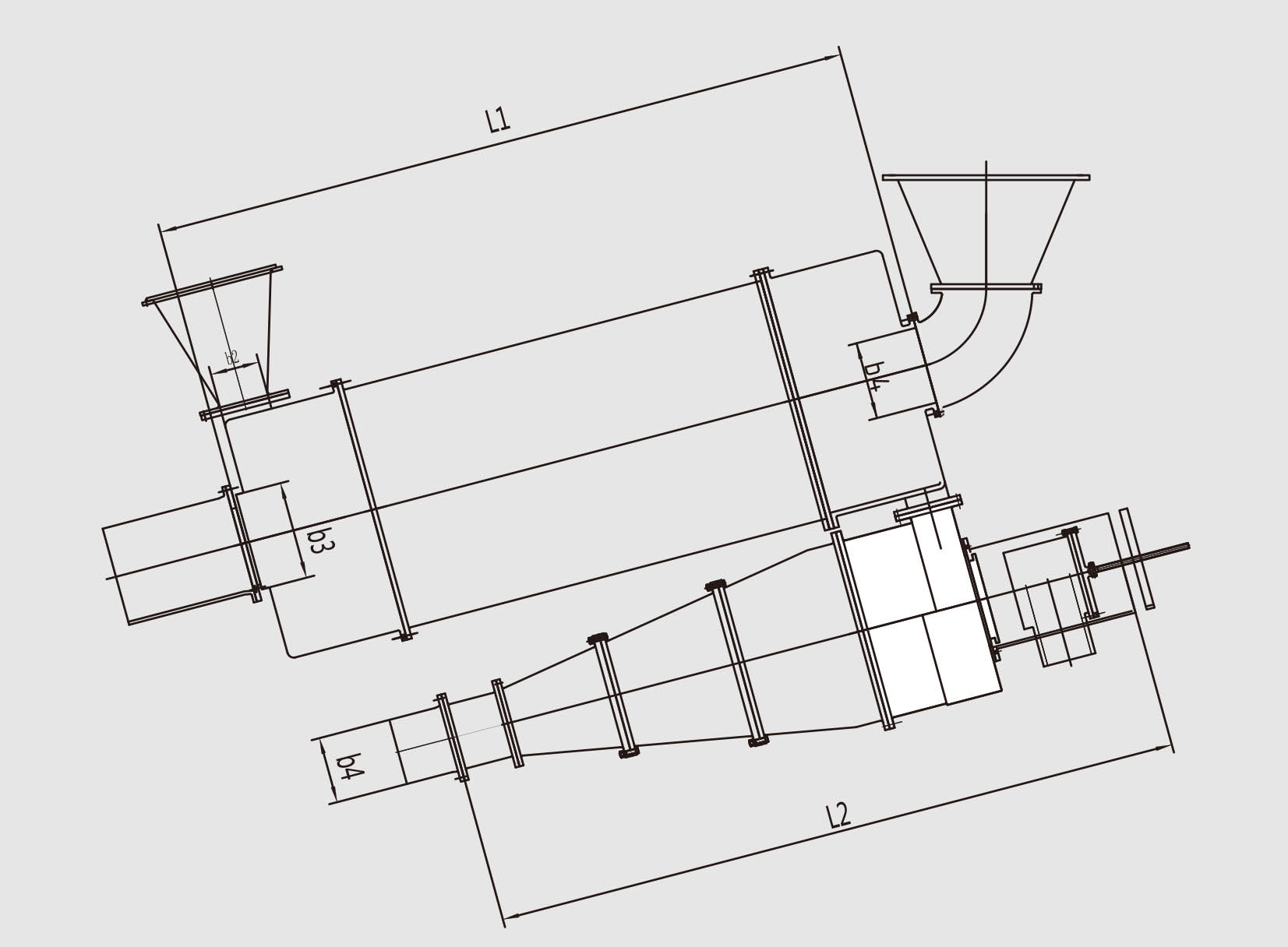

外形尺寸
3XLQ型三产品重介质旋流器外形尺寸
操作
1、开车顺序:要严格执行“先给介质后给煤”的开车顺序,且必须等到重悬浮液密度达到规定值再给煤。
2、注意事项:
A、保持重悬浮液密度的稳定,运转 中允许密度波动范围士0.005Kg/L;
B、保持重悬 浮液中煤泥含量不超过允许值(30%~ 50%) ,超过时及时“打分流”;
C、运转过程中应经常观察产 品脱介筛，发现有堵塞等异常情况应及时处理;
D 、注意入口压力表,若发现压力过低或压力波动过大要及时处理。
3.停车顺序:要严格执行“先停煤后停介质”的停车顺序。
订货须知
1.旋流器标准配置(-段本体、二段本体);
2.旋流器外围部件(选配) :原煤入料锥体;介质入料锥体;原煤入料弯管;精煤出料短 管组装;矸石出料短管。
3、材质:一段直筒段Q235+瓷片,其余部件铬镍钼合金Y52。
关键词：- 3XLQ旋流器
