优异的性能与独特的方法

易东泵业在提供工业泵送应用方面有丰富的经验。对于各种泵送应用的要求，我们有广泛而深入的研究。通过这方面的经验以及研发的传承，我们对于不同工况下离心泵的设计和水力开发具备独特的见解和专业知识。

易东泵业开发了革命性的新方法用于提高泵送性能，可靠有效的水力性能提供更高的效率以及吸入能力。易东泵业开发了有效的仿真工具可以快速分析各种不同的水力设计。我们自己的完整规模的实验室，可以在实际运行条件下测试最终设计方案。

适用于各种不同应用工况

螺旋渣浆泵的水力性能覆盖范围宽广而且紧密，用于满足工业泵送应用领域中各种不同的要求。

此类型的泵尤其适用于输送浓浆工况，输送重量浓度达到CW=70%输送介质的粘度超过1000000CPS，可满足输送各种特殊渣浆的要求，使得该系列泵特别适合于苛刻的泵送作业，广泛应用于冶金、矿山、煤炭、电力、化工、建材等行业。

性能特点

螺旋离心式渣浆泵为国内首创、国际领先水平，其核心技术是将容积泵和离心泵的原理一体化，进而发挥二者优势。该泵适用于特重特种介质的输送，用于输送含固浓度30%-70%且固体颗粒大的渣浆，解决了目前普通离心式渣浆泵难以输送浓浆的难题，填补了国内空白。

具有无过载特性，扩大了使用工况的范围，使得泵在任何工况点工作都不会过载，大幅度节能，可靠性高。

本泵叶轮采用螺旋离心式叶轮具有宽大的流道和具有容积泵的强制推进功能，实现泵的无堵塞、高适应性和可靠性。

可以输送超高浓度超高粘度的介质，介质粘度可超过1000000CPS，重量浓度可达到CW70%，密度可达到2.3，这是现有离心式渣浆泵所无法做到的。

泵效率提高5-10个百分点，实现节电5%-10%以上。

螺旋卧式渣浆泵适用各行业原料磨、球磨机、浓缩机下底流物料输送，有效解决了普通离心式渣浆泵运行中出现的堵管溢流现象。

螺旋潜水渣浆泵采用防污水电机与螺旋渣浆泵下吸一体结构。机泵整体能长期潜入液下工作。潜水渣浆泵采用大通道、具有抗堵塞功能的叶轮，极大地扩展了它的应用范围。采用先进的电控技术，使水泵具有过载、缺相、过热、泄漏等自动保护功能。适用于输送含有泥沙、污泥、煤矸石、煤渣、纤维物等不溶固相物的易沉淀高浓度、高粘度混合渣浆。

螺旋立式渣浆泵适用于在固定位置抽取液下泥浆渣浆的场合，由于采用了螺旋离心式叶轮，可以输送含有大颗粒泥沙、污泥、煤石、煤渣、纤维物等不溶固相物的易沉淀高浓度、高粘度混合渣浆。

特性曲线图

材质说明

螺旋渣浆泵由普通铸件、过流零部件、轴及轴套类和结构件零部件构成。根据各类零件的作用不同采用了不同类型的材质。

过流部件指的是叶轮、前后护板、蜗壳、副叶轮、减压盖，它们是采用高铬耐磨材料铸造而成。根据所输送物料的磨蚀性、酸碱腐蚀性不同采用不同的耐磨抗腐蚀材料。

易东泵业根据相关材料标准以及多年的生产制造使用经验，经过多次试验，制定出部分自己的过流部件材料牌号，三个系列Y50-Y59系列、Y70-Y79系列、Y90-Y99系列，用户可根据流体的酸碱度和含固体浓度和大小选择适合的材质。

零部件材质表

零件类别	零件名称	材料名称及牌号	标准代号	备注
普通铸铁	托架体、轴承体 、前后 压盖、对开填料压盖、 进出口管	HT200	GB9438
		QT500-7	GB1348
普通铸钢	机封箱、机壳、轴承 压 盖、接线盒	ZG270-500	GB1348
铬镍钼合金	叶轮 、蜗壳、前后护 板、单壳泵的泵体、 副 叶轮	Y5O-Y59系列	GB8263	耐碱、耐磨
		Y70-Y79系列		耐碱、耐酸、耐磨
		Y90-Y99系列		耐酸、耐碱
钢件	轴、轴套、拆卸环、 挡 套、圆螺母	45	GB699
		40Cr	GB3077
		3Cr13	GB/TI220
		42CrMo	GB3077
结构件	底座 、 支架 、 支撑架 、滤网、喷射组件	Q235A

ZGF型螺旋卧式渣浆泵

先进的泵体结构 卧式螺旋渣浆泵由悬架和泵头部分组成。悬架部分由悬架体、轴承体、轴承、托架盖、泵轴、水冷和轴封密封组件构成。 本泵结构为专利结构 名称：一种带有螺旋式叶轮的卧式渣浆泵 专利号：2017215659078 泵头部分由叶轮、蜗壳、前护板、后护板、泵体、泵盖、副叶轮、减压盖构成，泵头泵体通过连接壳和悬架体螺栓连接，悬架的结构型式采用的是我公司的专利托架型式，便于调整安装，使用寿命长。



创新的托架结构 此托架为专利托架 名称：一种渣浆泵托架 专利号：2015201391182 可靠的，简化的，重型轴承单元可最大限度地减意外停机，从而减少停机成本和维护成本。 轴承单元采用油润滑可以全面满足各种工况需求，油润滑可适用于温度180°C/355 °F之内的工况。 轴承箱体两端安装了金属组件密封， 本密封结构为专利结构 名称：一种渣浆泵的动密封组件及渣浆泵 专利号：2015200969015 由部分组成：防尘盘，端盖和迷宫盘。三重轴承防护可以防止润滑剂泄漏并阻止外部污染物进入轴承箱体。这种创新的防护解决方案延长了轴承单元使用寿命，将意外停机和维护成本最小化。





轴封 采用副叶轮+填料密封也可以配机械密封。轴封设计简洁， 可以方便快捷的拆卸和组装， 并有助于减少维护成本。

高耐磨性的叶轮

叶轮为螺旋离心式叶轮， 采用高耐磨性材料制作， 可以 根据输送介质的酸碱度选择合适的叶轮材质。

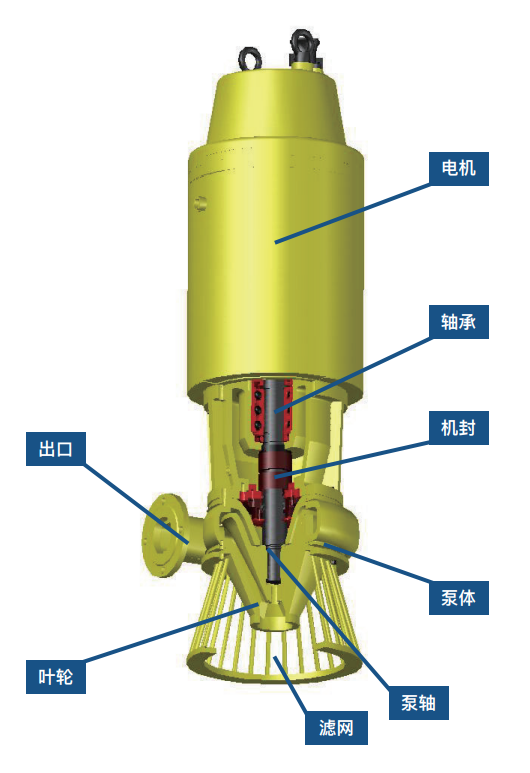

ZQL BQZ型螺旋潜水渣浆泵

先进的泵体结构 此泵结构为专利结构 名称：一种带有螺旋式叶轮的潜入式渣浆泵 专利号：2017215666762 螺旋潜水渣浆泵由隔爆电机和泵头部分构成，隔爆电机由泵轴电机转子定子、轴承、油室和机械密封构成，泵头由前护板、后护板、泵体和叶轮构成。叶轮采用螺旋离心式叶轮，除具备离心式叶轮的功能外还具有大通道并有强大的推进作用。为适应有沉积的浆液的输送，该系列渣浆泵均配备带喷射装置的支架，在有沉积物淤堵泵进口现象时，可通过向喷射装置接入高压水，首先将沉积物冲开，这样即可保证泵连续稳定的工作，持续排出浆液。

可靠的轴承单元

可靠的，简化的，重型轴承单元最大限度地减少意外停机，从而减少停机成本和维护成本。轴承单元采用油润滑可以全面满足各种需求，油润滑可适用于温度1809C/355 °F之内的工况。

轴封

此密封结构为专利结构

名称：密封传动装置以及潜水渣浆泵

专利号：201921906729x

密封系统（填料、油封、机械密封、油室、机械密封等）组成复合密封，密封可靠。采用一对机械密封。机械密封密封效果好，可以方便快捷的拆卸和组装，并有助于减少维护成本。

高耐磨性的叶轮 叶轮为螺旋离心式叶轮，采用高耐磨性材料制作，可以根据输送个质的酸碱度选择合适的叶轮材质。

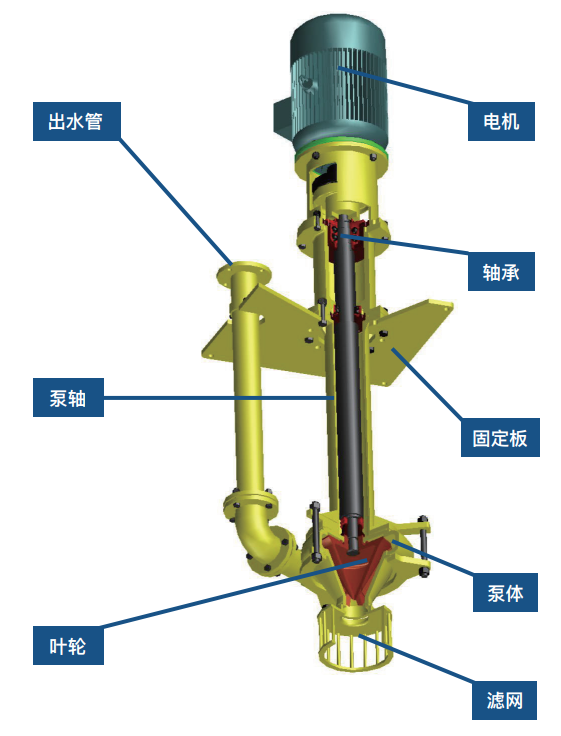

YDL-L型螺旋立式渣浆泵

先进的泵体结构 此泵结构为专利结构 名称：一种带有螺旋式叶轮的立式渣浆泵 （专利号：2019219067270） 名称：一种带有轴承冷却润滑装置的立式泵 （专利号：ZL2014202852618） 名称：可调节叶轮与泵体内前护板间隙的立式泵 （专利号：ZL201720285229x） 螺旋立式渣浆泵由固定板固定在基础上，固定板以上为地上部分包括电机、减速机支撑架，固定板以下为地下部分包括连接管、泵头部分，泵头由泵体、叶轮、前护板、滤网、出口管构成，泵轴从地下贯穿至地与联轴器相连，泵的轴承布置在地上和地下部分。 可靠的轴承单元 可靠的，简化的，重型轴承单元最大限度地减少意外停机，从而减少停机成本和维护成本。轴承单元采用油润滑可以全面满足各种需求，油润滑可适用于温度1809C/355 °F之内的工况。

轴封

间隙密封

高耐磨性的叶轮 叶轮为螺旋离心式叶轮，采用高耐磨性材料制作，可以根据输送介质的酸碱度选择合适的叶轮材质。

技术参数

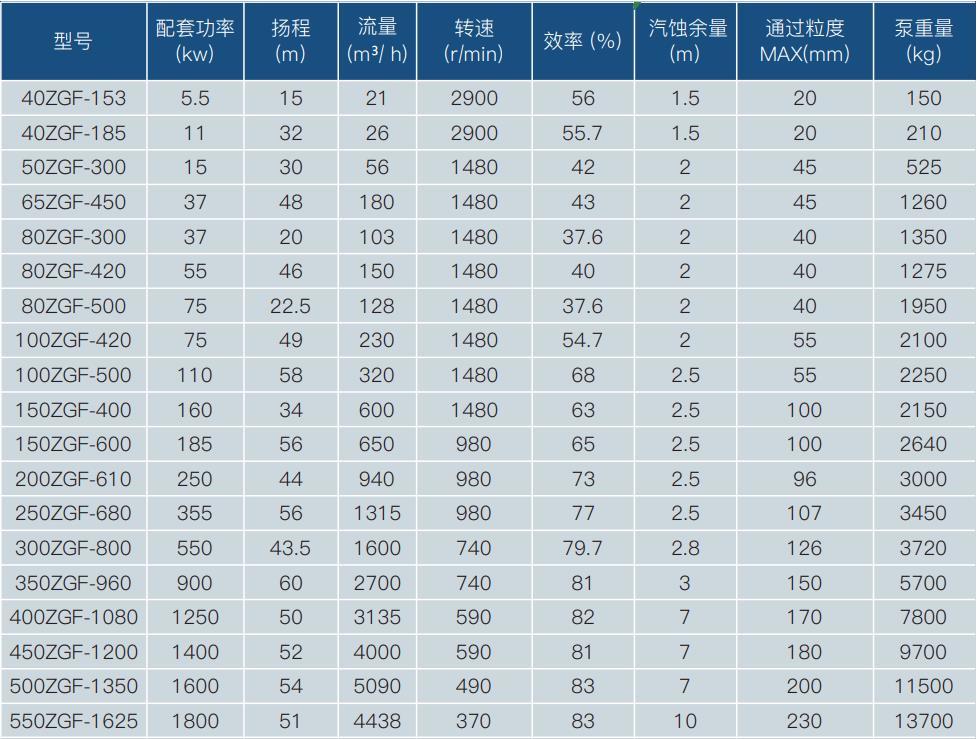

ZGF型螺旋卧式渣浆泵

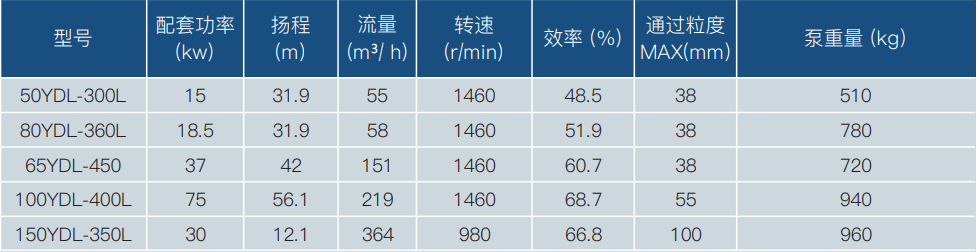

YDL-L型螺旋立式渣浆泵

ZQL型螺旋潜水渣浆泵

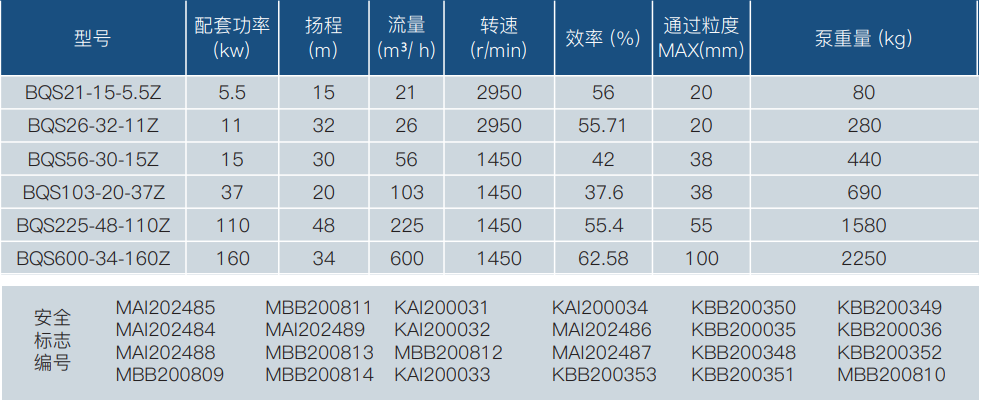

BQZ型煤安矿安螺旋潜水渣浆泵

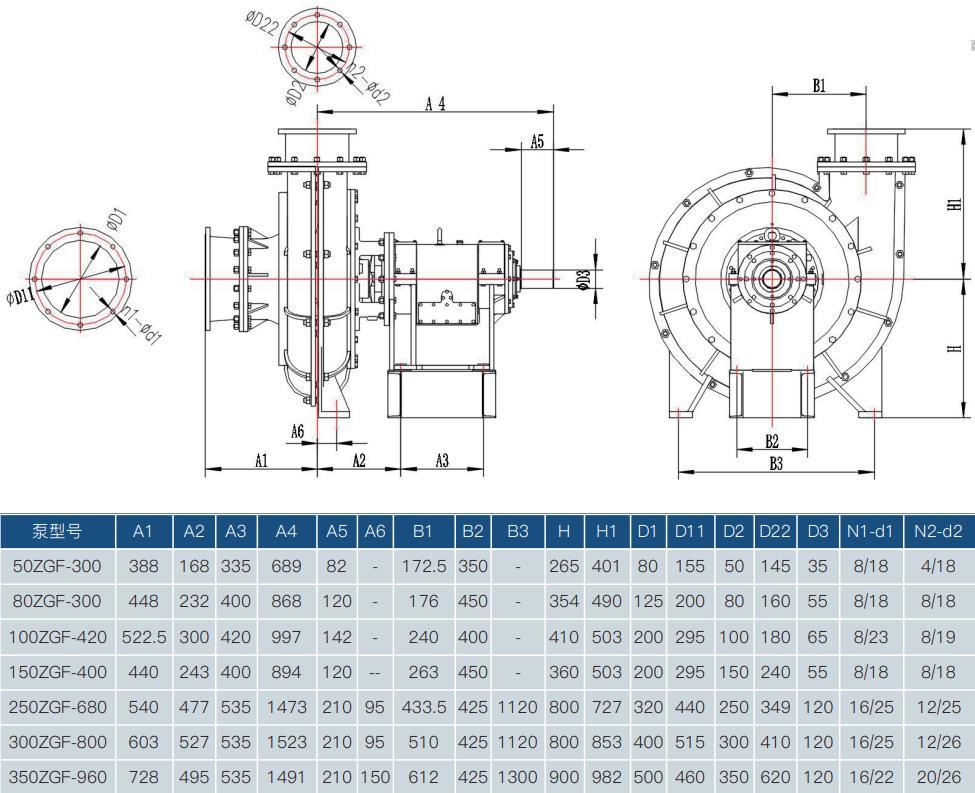

安装尺寸—ZGF

供货范围

泵工作部、电机、底座、联轴器、联轴器罩、地脚螺栓、反法兰

订货须知

用户在订货（或签订技术协议）时，请注明

1.使用工况：流量、扬程、浆体浓度及密度、PH值、含固粒径、吸入形式、传动方式等

2.配套电机：型号、防护等级、主要技术要求等

3.其它配套项目：泵的备件、控制要求、专用工具、调速装置等

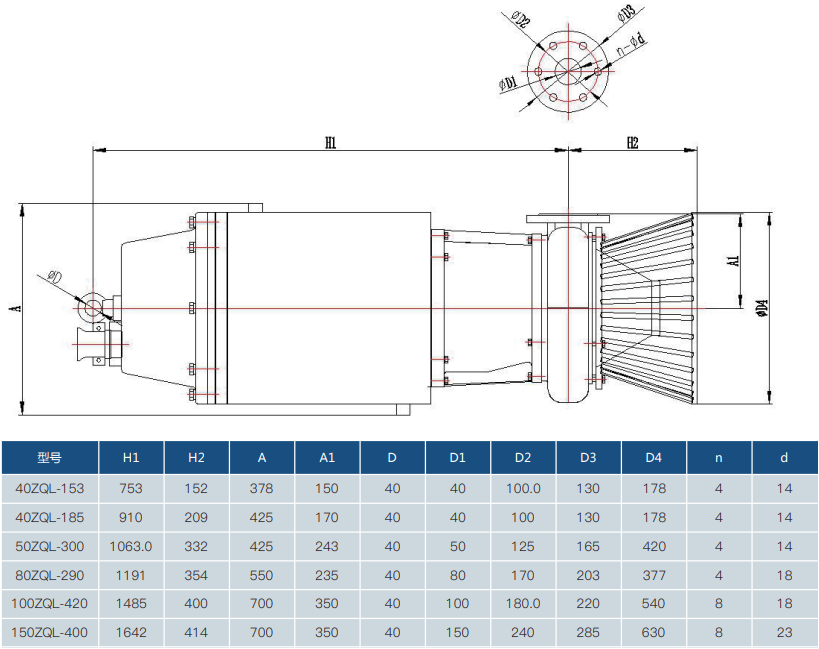

安装尺寸—ZQL

供货范围

泵部组装、电机组装、控制装置

订货须知

用户在订货（或签订技术协议）时，请注明

1.使用工况：流量、扬程、浆体浓度及密度、PH值、含固粒径等

2.其它配套项目：泵的备件、控制要求、专用工具等

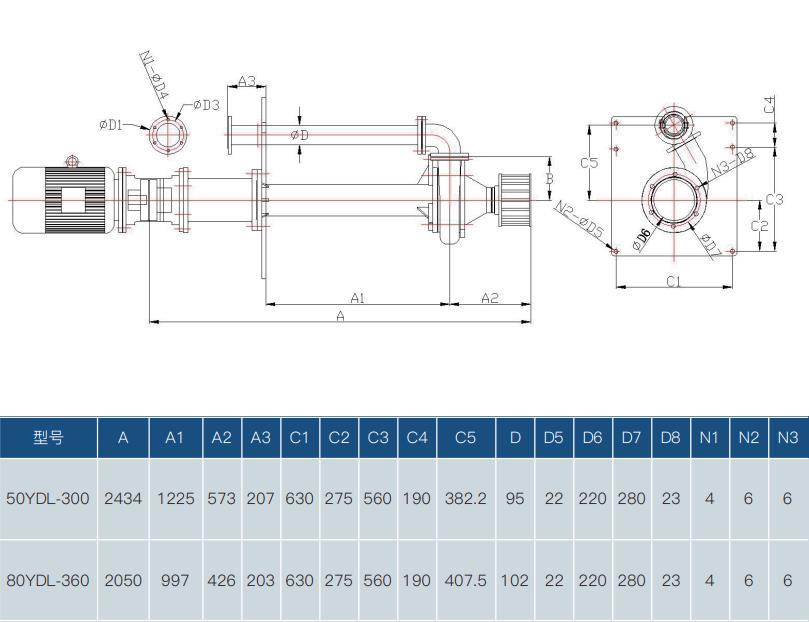

安装尺寸—YDL-L

供货范围

泵部组装、电机支架、电机、控制装置

订货须知

用户在订货（或签订技术协议）时，请注明

1.使用工况：流量、扬程、浆体浓度及比重、含固粒径、液下吸入深度等

2.配套电机：型号、防护等级、主要技术要求等

3.其它配套项目：泵的备件、控制要求、专用工具等
