YDL-L型螺旋立式渣浆泵

螺旋渣浆泵的水力性能覆盖范围宽广而且紧密,用于满足工业泵送应用领域中各种不同的要求。

技术支持

hiddenValue

  • 产品描述
  • 优异的性能与独特的方法

    易东泵业在提供工业泵送应用方面有丰富的经验。对于各种泵送应用的要求,我们有广泛而深入的研究。通过这方面的经验以及研发的传承,我们对于不同工况下离心泵的设计和水力开发具备独特的见解和专业知识。

    易东泵业开发了新方法用于提高泵送性能,可靠有效的水力性能提供更高的效率以及吸入能力。易东泵业开发了有效的仿真工具可以快速分析各种不同的水力设计。我们自己的完整规模的实验室,可以在实际运行条件下测试最终设计方案。

    适用于各种不同应用工况

    螺旋渣浆泵的水力性能覆盖范围宽广而且紧密,用于满足工业泵送应用领域中各种不同的要求。

    此类型的泵尤其适用于输送浓浆工况,输送重量浓度达到CW=70%输送介质的粘度超过1000000CPS,可满足输送各种特殊渣浆的要求,使得该系列泵特别适合于苛刻的泵送作业,广泛应用于冶金、矿山、煤炭、电力、化工、建材等行业。

    性能特点

    螺旋离心式渣浆泵,其核心技术是将容积泵和离心泵的原理一体化,进而发挥二者优势。该泵适用于特重特种介质的输送,用于输送含固浓度30%-70%且固体颗粒大的渣浆,解决了目前普通离心式渣浆泵难以输送浓浆的难题,填补了国内空白。

    具有无过载特性,扩大了使用工况的范围,使得泵在任何工况点工作都不会过载,大幅度节能,可靠性高。

    本泵叶轮采用螺旋离心式叶轮具有宽大的流道和具有容积泵的强制推进功能,实现泵的无堵塞、高适应性和可靠性。

    可以输送超高浓度超高粘度的介质,介质粘度可超过1000000CPS,重量浓度可达到CW70%,密度可达到2.3,这是现有离心式渣浆泵所无法做到的。

    泵效率提高5-10个百分点,实现节电5%-10%以上。

    螺旋卧式渣浆泵适用各行业原料磨、球磨机、浓缩机下底流物料输送,有效解决了普通离心式渣浆泵运行中出现的堵管溢流现象。

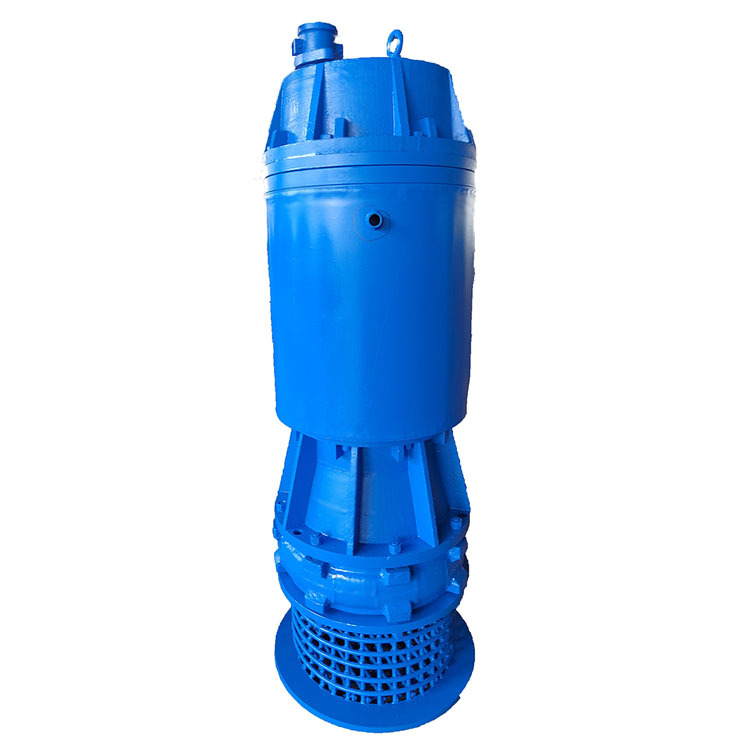

    螺旋潜水渣浆泵采用防污水电机与螺旋渣浆泵下吸一体结构。机泵整体能长期潜入液下工作。潜水渣浆泵采用大通道、具有抗堵塞功能的叶轮,极大地扩展了它的应用范围。采用先进的电控技术,使水泵具有过载、缺相、过热、泄漏等自动保护功能。适用于输送含有泥沙、污泥、煤矸石、煤渣、纤维物等不溶固相物的易沉淀高浓度、高粘度混合渣浆。

    螺旋立式渣浆泵适用于在固定位置抽取液下泥浆渣浆的场合,由于采用了螺旋离心式叶轮,可以输送含有大颗粒泥沙、污泥、煤石、煤渣、纤维物等不溶固相物的易沉淀高浓度、高粘度混合渣浆。

    特性曲线图

    螺旋离心式渣浆泵

    材质说明

    螺旋渣浆泵由普通铸件、过流零部件、轴及轴套类和结构件零部件构成。根据各类零件的作用不同采用了不同类型的材质。

    过流部件指的是叶轮、前后护板、蜗壳、副叶轮、减压盖,它们是采用高铬耐磨材料铸造而成。根据所输送物料的磨蚀性、酸碱腐蚀性不同采用不同的耐磨抗腐蚀材料。

    易东泵业根据相关材料标准以及多年的生产制造使用经验,经过多次试验,制定出部分自己的过流部件材料牌号,三个系列Y50-Y59系列、Y70-Y79系列、Y90-Y99系列,用户可根据流体的酸碱度和含固体浓度和大小选择适合的材质。

    零部件材质表

    零件类别 零件名称 材料名称及牌号 标准代号 备注
    普通铸铁 托架体、轴承体 、前后 压盖、对开填料压盖、
    进出口管
    HT200 GB9438
    QT500-7 GB1348
    普通铸钢 机封箱、机壳、轴承 压 盖、接线盒 ZG270-500 GB1348
    铬镍钼合金 叶轮 、蜗壳、前后护 板、单壳泵的泵体、 副 叶轮 Y5O-Y59系列 GB8263 耐碱、耐磨
    Y70-Y79系列 耐碱、耐酸、耐磨
    Y90-Y99系列 耐酸、耐碱
    钢件 轴、轴套、拆卸环、 挡 套、圆螺母 45 GB699
    40Cr GB3077
    3Cr13 GB/TI220
    42CrMo GB3077
    结构件 底座 、 支架 、 支撑架 、滤网、喷射组件 Q235A

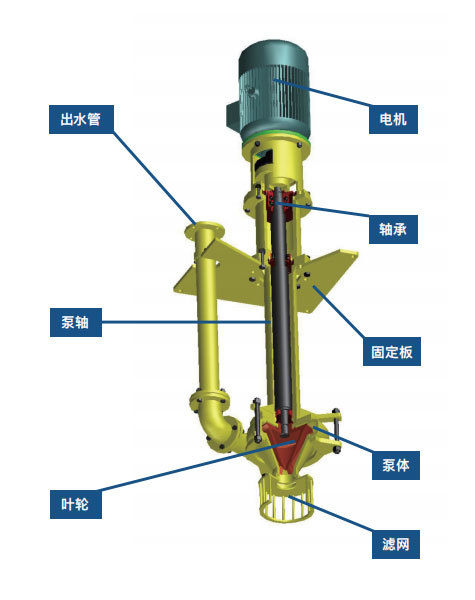

    泵体结构

    螺旋立式渣浆泵由固定板固定在基础上,固定板以上为地上部分包括电机、减速机支撑架,固定板以下为地下部分包括连接管、泵头部分,泵头由泵体、叶轮、前护板、滤网、出口管构成,泵轴从地下贯穿至地与联轴器相连,泵的轴承布置在地上和地下部分。

    螺旋卧式渣浆泵



    轴封

    间隙密封

    可靠的轴承单元

    可靠的,简化的,重型轴承单元最大限度地减少意外停机,从而减少停机成本和维护成本。轴承单元采用油润滑可以全面满足各种需求,油润滑可适用于温度1809C/355 °F之内的工况。

    高耐磨性的叶轮

    叶轮为螺旋离心式叶轮,采用高耐磨性材料制作,可以根据输送介质的酸碱度选择合适的叶轮材质。

    YDL-L型螺旋立式渣浆泵

    YDL-L型螺旋立式渣浆泵技术参数

    型号 配套功率 (kw) 扬程(m) 流量 (m³/ h) 转速 (r/min) 效率 (%) 通过粒度 MAX(mm) 泵重量 (kg)
    50YDL-300L 15 31.9 55 1460 48.5 38 510
    80YDL-360L 18.5 31.9 58 1460 51.9 38 780
    65YDL-450 37 42 151 1460 60.7 38 720
    100YDL-400L 75 56.1 219 1460 68.7 55 940
    150YDL-350L 30 12.1 364 980 66.8 100 960

     安装尺寸

    螺旋离心式渣浆泵

    型号 A A1 A2 A3 C1 C2 C3 C4 C5 D D5 D6 D7 D8 N1  N2 N3
    50YDL-300 2434 1225 573 207 630 275 560 190 382.2 95 22 220 280 23 4 6 6
    80YDL-360 2050 997 426 203 630 275 560 190 407.5 102 22 220 280 23 4 6 6



    供货范围

    泵部组装、电机支架、电机、控制装置

    订货须知

    用户在订货(或签订技术协议)时,请注明

    1.使用工况:流量、扬程、浆体浓度及比重、含固粒径、液下吸入深度等

    2.配套电机:型号、防护等级、主要技术要求等

    3.其它配套项目:泵的备件、控制要求、专用工具等
